《建筑防火通用規范》 GB55037-2022

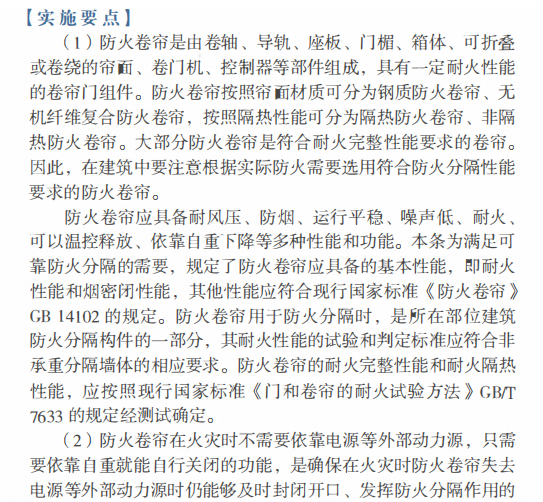

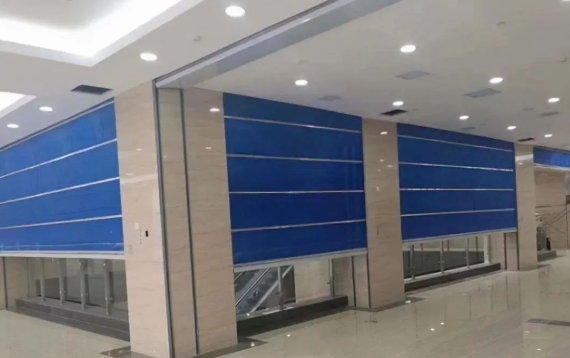

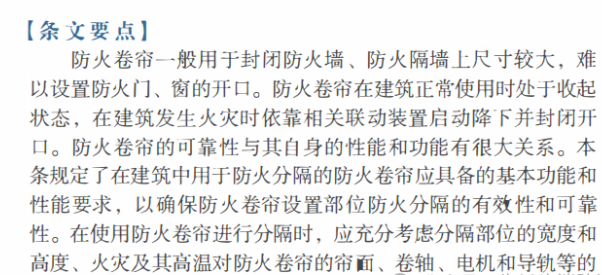

6.4.8 用于防火分隔的防火卷簾應符合下列規定：

    1 應具有在火災時不需要依靠電源等外部動力源而依靠自重自行關閉的功能；

    2 耐火性能不應低于防火分隔部位的耐火性能要求；

    3 應在關閉后具有煙密閉的性能；

    4 在同一防火分隔區域的界限處采用多樘防火卷簾分隔時，應具有同步降落封閉開口的功能。

6.5.3 防火分隔部位設置防火卷簾時，應符合下列規定：

4.6.2 防火卷簾的升降應由防火卷簾控制器控制。
4.6.3 疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：
   1 聯動控制方式，防火分區內任兩只獨立的感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號應聯動控制防火卷簾下降至距樓板面1.8m處；任一只專門用于聯動防火卷簾的感溫火災探測器的報警信號應聯動控制防火卷簾下降到樓板面；在卷簾的任一側距卷簾縱深0.5m～5m內應設置不少于2只專門用于聯動防火卷簾的感溫火災探測器。
   2 手動控制方式，應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降。
4.6.4 非疏散通道上設置的防火卷簾的聯動控制設計，應符合下列規定：
   1 聯動控制方式，應由防火卷簾所在防火分區內任兩只獨立的火災探測器的報警信號，作為防火卷簾下降的聯動觸發信號，并應聯動控制防火卷簾直接下降到樓板面。
   2 手動控制方式，應由防火卷簾兩側設置的手動控制按鈕控制防火卷簾的升降，并應能在消防控制室內的消防聯動控制器上手動控制防火卷簾的降落。
4.6.5 防火卷簾下降至距樓板面1.8m處、下降到樓板面的動作信號和防火卷簾控制器直接連接的感煙、感溫火災探測器的報警信號，應反饋至消防聯動控制器。

6.2 防火卷簾調試

6.2.1 防火卷簾控制器應進行通電功能、備用電源、火災報警功能、故障報警功能、自動控制功能、手動控制功能和自重下降功能調試，并應符合下列要求：
    1 通電功能調試時，應將防火卷簾控制器分別與消防控制室的火災報警控制器或消防聯動控制設備、相關的火災探測器、卷門機等連接并通電，防火卷簾控制器應處于正常工作狀態。
    檢查數量：全數檢查。
    檢查方法：直觀檢查。
    2 備用電源調試時，設有備用電源的防火卷簾，其控制器應有主、備電源轉換功能。主、備電源的工作狀態應有指示，主、備電源的轉換不應使防火卷簾控制器發生誤動作。備用電源的電池容量應保證防火卷簾控制器在備用電源供電條件下能正常可靠工作1h，并應提供控制器控制卷門機速放控制裝置完成卷簾自重垂降，控制卷簾降至下限位所需的電源。
    檢查數量：全數檢查。
    檢查方法：切斷防火卷簾控制器的主電源，觀察電源工作指示燈變化情況和防火卷簾是否發生誤動作。再切斷卷門機主電源，使用備用電源供電，使防火卷簾控制器工作1h，用備用電源啟動速放控制裝置，觀察防火卷簾動作、運行情況。
    3 火災報警功能調試時，防火卷簾控制器應直接或間接地接收來自火災探測器組發出的火災報警信號，并應發出聲、光報警信號。
    檢查數量：全數檢查。
    檢查方法：使火災探測器組發出火災報警信號，觀察防火卷簾控制器的聲、光報警情況。
    4 故障報警功能調試時，防火卷簾控制器的電源缺相或相序有誤，以及防火卷簾控制器與火災探測器之間的連接線斷線或發生故障，防火卷簾控制器均應發出故障報警信號。
    檢查數量：全數檢查。
    檢查方法：任意斷開電源一相或對調電源的任意兩相，手動操作防火卷簾控制器按鈕，觀察防火卷簾動作情況及防火卷簾控制器報警情況。斷開火災探測器與防火卷簾控制器的連接線，觀察防火卷簾控制器報警情況。
    5 自動控制功能調試時，當防火卷簾控制器接收到火災報警信號后，應輸出控制防火卷簾完成相應動作的信號，并應符合下列要求：
    1）控制分隔防火分區的防火卷簾由上限位自動關閉至全閉。
    2）防火卷簾控制器接到感煙火災探測器的報警信號后，控制防火卷簾自動關閉至中位（1.8m）處停止，接到感溫火災探測器的報警信號后，繼續關閉至全閉。
    3）防火卷簾半降、全降的動作狀態信號應反饋到消防控制室。
    檢查數量：全數檢查。
    檢查方法：分別使火災探測器組發出半降、全降信號，觀察防火卷簾控制器聲、光報警和防火卷簾動作、運行情況以及消防控制室防火卷簾動作狀態信號顯示情況。
    6 手動控制功能調試時，手動操作防火卷簾控制器上的按鈕和手動按鈕盒上的按鈕，可控制防火卷簾的上升、下降、停止。
    檢查數量：全數檢查。
    檢查方法：手動試驗。
    7 自重下降功能調試時，應將卷門機電源設置于故障狀態，防火卷簾應在防火卷簾控制器的控制下，依靠自重下降至全閉。
    檢查數量：全數檢查。
    檢查方法：切斷卷門機電源，按下防火卷簾控制器下降按鈕，觀察防火卷簾動作、運行情況。
6.2.2 防火卷簾用卷門機的調試應符合下列規定：

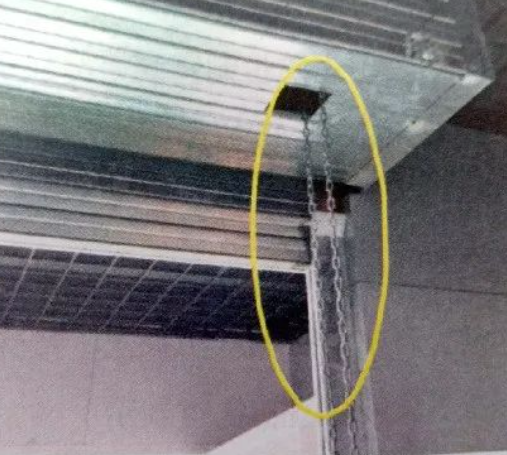

    1 卷門機手動操作裝置（手動拉鏈）應靈活、可靠，安裝位置應便于操作。使用手動操作裝置（手動拉鏈）操作防火卷簾啟、閉運行時，不應出現滑行撞擊現象。
    檢查數量：全數檢查。
    檢查方法：直觀檢查，拉動手動拉鏈，觀察防火卷簾動作、運行情況。

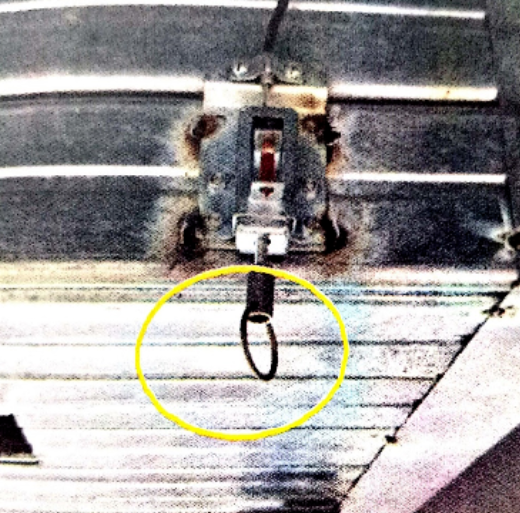

    2 卷門機應具有電動啟閉和依靠防火卷簾自重恒速下降（手動速放）的功能。啟動防火卷簾自重下降（手動速放）的臂力不應大于70N。
    檢查數量：全數檢查。
    檢查方法：手動試驗，拉動手動速放裝置，觀察防火卷簾動作情況，用彈簧測力計或砝碼測量其啟動下降臂力。
    3 卷門機應設有自動限位裝置，當防火卷簾啟、閉至上、下限位時，應自動停止，其重復定位誤差應小于20mm。
    檢查數量：全數檢查。
    檢查方法：啟動卷門機，運行一定時間后，關閉卷門機，用直尺測量重復定位誤差。
6.2.3 防火卷簾運行功能的調試應符合下列規定：
    1 防火卷簾裝配完成后，簾面在導軌內運行應平穩，不應有脫軌和明顯的傾斜現象。雙簾面卷簾的兩個簾面應同時升降，兩個簾面之間的高度差不應大于50mm。
    檢查數量：全數檢查。
    檢查方法：手動檢查；用鋼卷尺測量雙簾面卷簾的兩個簾面之間的高度差。
    2 防火卷簾電動啟、閉的運行速度應為2m/min～7.5m/min，其自重下降速度不應大于9.5m/min。
    檢查數量：全數檢查。
    檢查方法：用秒表、鋼卷尺測量。
    3 防火卷簾啟、閉運行的平均噪聲不應大于85dB。
    檢查數量：全數檢查。
    檢查方法：在防火卷簾運行中，用聲級計在距卷簾表面的垂直距離1m、距地面的垂直距離1.5m處，水平測量三次，取其平均值。

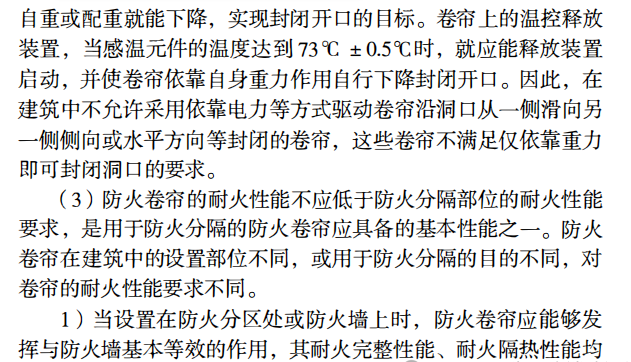

    4 安裝在防火卷簾上的溫控釋放裝置動作后，防火卷簾應自動下降至全閉。
    檢查數量：同一工程同類溫控釋放裝置抽檢1個～2個。
    檢查方法：防火卷簾安裝并調試完畢后，切斷電源，加熱溫控釋放裝置，使其感溫元件動作，觀察防火卷簾動作情況。試驗前，應準備備用的溫控釋放裝置，試驗后，應重新安裝。
