海灣JTY-GF-GST9711型點型光電感煙火災探測器

特點

海灣JTY-GF-GST9711型點型光電感煙火災探測器是我公司推出的最新產品。在保留 JTY-GF-GST104

型點型光電感煙火災探測器功能的基礎上，具有以下特點：

（1）專業造型設計、結構新穎、外形美觀；

（2）指示燈指示明顯，360 度范圍可見；

（3）具有溢水孔設計，防止積水滲漏；

（4）迷宮設計獨特，抗灰塵污染性強；

（5）自診斷、自補償、自學習；

主要技術指標

（1）工作電壓：DC16V～DC28V

（2）監視電流≤60μA(注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內。)

（3）報警電流≤30mA

（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（5）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（6）外殼防護等級：IP23

（7）外形尺寸：

直徑：100mm，高：54.5mm(帶底座)

保護面積

當空間高度為 6m～12m，一個探測器的保護面積，對一般保護現場而言為 80m2?？臻g高度為 6m

以下時，保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

本探測器外形結構及安裝方式同 JTY-GM-GST9611 型點型光電感煙火災探測器。

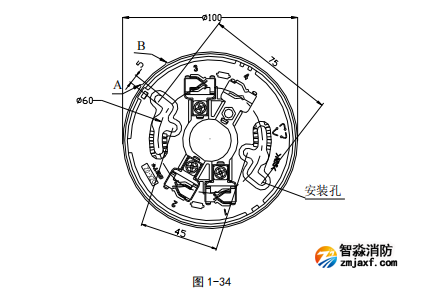

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖1-28：

底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一

只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到

一起，并接在輸入模塊輸出端的負極上；“4”不接線，接線方法參見第一章 3.9 節 GST-LD-8319 輸

入模塊。

輸出回路終端接有 GST-LD-8320A 終端器，底座“1”、“2”間連接一只 1N5819 二極管（注意

極性）。

探測器與 GST-LD-8319 輸入模塊配合應用，系統構成及接線參照第一章 3.9 節 GST-LD-8319 輸

入模塊。

布線要求：采用截面積≥1.0 mm2的耐火 RV 或 BVR 線。
