海灣GST-LD-8300A輸入模塊結構、接線安裝與布線
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.feimu-hr.com/；海灣服務熱線：18910580194

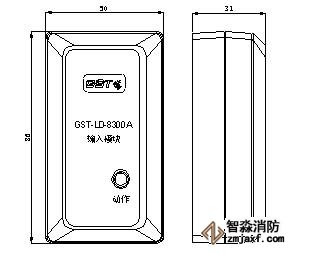

海灣GST-LD-8300A輸入模塊結構

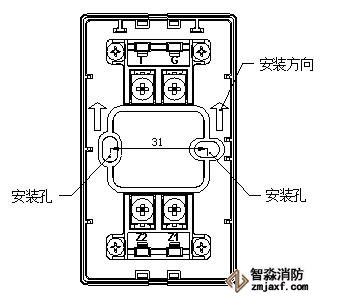

海灣GST-LD-8300A輸入模塊對外端子示意如圖
其中：
Z1、Z2：接控制器兩總線，無極性
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入
布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；I、G采用耐火RV軟線，截面積≥1.0mm2。
應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。
GST-LD-8300A輸入模塊與現場設備的接線：

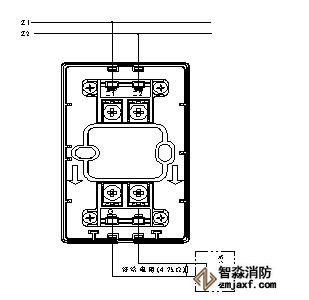

a.模塊與具有常開無源觸點的現場設備連接方法如圖示。模塊輸入設定參數設為常開檢線。
b.模塊與具有常閉無源觸點的現場設備連接方法如圖示，模塊輸入設定參數設為常閉檢線。
