一,結構特征、安裝與布線

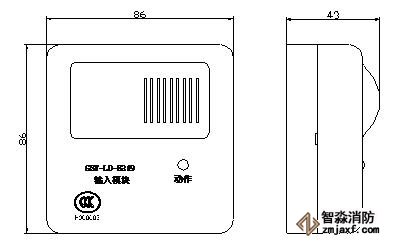

本輸入模塊的外形尺寸及結構示意圖如圖1- 32所示。
GST-LD-8319輸入模塊外形尺寸圖

圖1- 32
本輸入模塊采用明裝,進線管預埋及明裝安裝方式,將底盒安裝在86H50型預埋盒上,安裝方法如圖1- 33,底盒與上蓋間采用拔插式結構安裝,拆卸簡單方便,便于調試維修。
GST-LD-8319輸入模塊安裝示意圖1 GST-LD-8319輸入模塊安裝示意圖2
進線管預埋 進線管明裝

圖1- 33

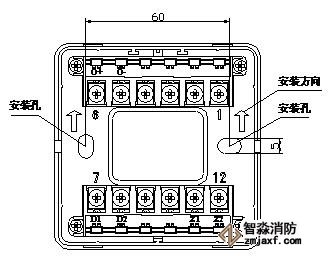

底殼安裝時應注意方向,底殼上標有安裝向上標志(見圖1- 34)。
GST-LD-8319輸入模塊底殼示意圖

圖1- 34
對外接線端子圖如圖1- 35:
GST-LD-8319輸入模塊端子接線圖

圖中端子說明如下:
Z1、Z2:接控制器二總線,無極性
D1、D2:接直流24V,無極性
O-、O+:輸出,有極性

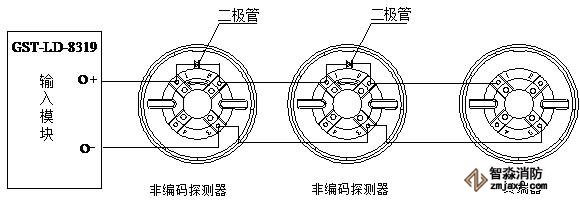

GST-LD-8319輸入模塊與非編碼探測器串聯連接時,探測器的底座上應接二極管1N5819,且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器,終端器可當探測器底座使用,即在此終端器上可安裝非編碼探測器,其系統構成圖如圖1- 36:
GST-LD-8319輸入模塊應用示意圖1

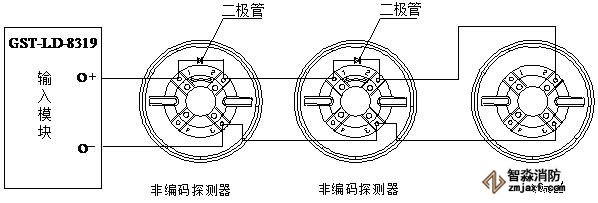

當終端器不作為探測器底座使用時,應加裝上蓋,系統構成圖如圖1- 37:
GST-LD-8319輸入模塊應用示意圖2

布線要求:Z1、Z2可選用截面積≥1.0mm2的阻燃RVS雙絞線;其它線可采用截面積≥1.0mm2的阻燃RV或BVR線;O-、O+的輸出回路線要有明顯的顏色區分,且顏色的選配要具有合理性。
