海灣手動火災報警按鈕J-SAM-GST9122A_應用|接線圖
一,結構特征、安裝與布線

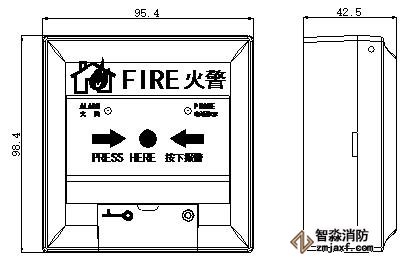

手動火災報警按鈕外形示意圖如圖2- 9
J-SAM-GST9122A手動火災報警按鈕外形尺寸圖

手動火災報警按鈕的外接端子示意圖如圖2- 10
J-SAM-GST9122A手動火災報警按鈕接線端子圖

其中:
Z1、Z2:報警控制器來的信號總線,無極性。
K1、K2:額定DC30V/100mA無源輸出端子,當報警按鈕按下時,輸出觸點閉合信號,可直接控制外部設備。
TL1、TL2:與GST-LD-8304連接的端子。
布線要求:信號Z1、Z2采用阻燃RVS雙絞線,截面積≥1.0mm2;消防電話線TL1、TL2采用阻燃RVVP屏蔽線,截面積≥1.0mm2。
二,應用方法

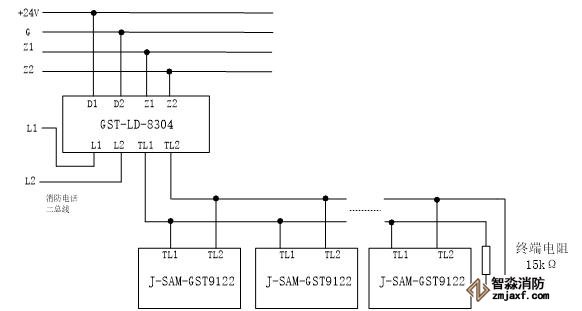

作為手動火災報警按鈕使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時,將報警按鈕的Z1、Z2端子直接接入火災報警控制器總線上,同時將報警按鈕的TL1、TL2端子與GST-LD-8304消防電話模塊連接,具體見圖2- 11 所示(最末端報警按鈕的TL1、TL2接線端子接4.7kΩ終端電阻)。
J-SAM-GST9122手動火災報警按鈕與GST-LD-8304接線圖
