氣體滅火系統動作程序圖
文章來源:m.feimu-hr.com作者:海灣消防公司人氣:1318日期:2019-06-14 16:50:41

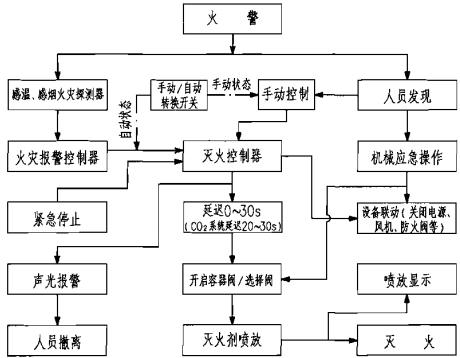

七氟丙烷、IG-541、高壓CO2、三氟甲烷、IG-100滅火系統動作程序圖

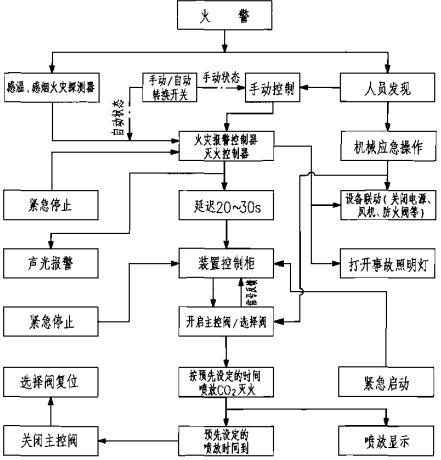

低壓C02滅火系統動作程序圖

低壓C02滅火系統動作程序圖
說明:
1.有管網氣體滅火系統設有自動控制、手動控制和機械應急操作三種啟動方式。
2.當防護區內有人工作時,應將設在防護區門外的“自動/手動轉換開關”切換到手動控制狀態。如有火警發生,控制器只發出報警信號,不輸出動作指令,值班人員確認火警后,按下控制器面板上或防護區門外的緊急啟動按鈕實施滅火。人員離開時,應將轉換開關恢復為自動控制狀態。在自動控制狀態下,仍可優先實施系統手動控制。
3.采用自動控制方式時,為確保防護區內人員安全撤離,應設置不大于30s的滅火劑噴放延遲。對于平時無人工作的防護區,則可設置為無延遲的滅火劑噴放。
4.緊急停止:當系統發出火災警報,在延遲時間內確認未發生火情,或雖有火情但已被撲滅,不需要啟動滅火系統進行滅火時,可按下手動控制盒內或火災自動報警滅火控制器上的緊急停止按鈕,即可阻止控制器滅火指令的發出,終止系統滅火程序。
5.對于無管網(柜式)預制滅火系統,《氣體滅火系統設計規范》GB 50370-2005僅要求設自動控制和手動控制兩種啟動方式。
6.本圖手動控制實際上是指當現場人員按下緊急啟動按鈕后,仍需通過電氣方式才能啟動系統的控制方式。
1.有管網氣體滅火系統設有自動控制、手動控制和機械應急操作三種啟動方式。
2.當防護區內有人工作時,應將設在防護區門外的“自動/手動轉換開關”切換到手動控制狀態。如有火警發生,控制器只發出報警信號,不輸出動作指令,值班人員確認火警后,按下控制器面板上或防護區門外的緊急啟動按鈕實施滅火。人員離開時,應將轉換開關恢復為自動控制狀態。在自動控制狀態下,仍可優先實施系統手動控制。
3.采用自動控制方式時,為確保防護區內人員安全撤離,應設置不大于30s的滅火劑噴放延遲。對于平時無人工作的防護區,則可設置為無延遲的滅火劑噴放。
4.緊急停止:當系統發出火災警報,在延遲時間內確認未發生火情,或雖有火情但已被撲滅,不需要啟動滅火系統進行滅火時,可按下手動控制盒內或火災自動報警滅火控制器上的緊急停止按鈕,即可阻止控制器滅火指令的發出,終止系統滅火程序。
5.對于無管網(柜式)預制滅火系統,《氣體滅火系統設計規范》GB 50370-2005僅要求設自動控制和手動控制兩種啟動方式。
6.本圖手動控制實際上是指當現場人員按下緊急啟動按鈕后,仍需通過電氣方式才能啟動系統的控制方式。
