特點

海灣J-SAM-GSTN9311(Ex)手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，當人工確認 火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯 示出報警按鈕的編碼信息并發出報警聲響。本報警按鈕防爆類型為本質安全型，符合 GB 3836.1-2010 《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安 全型“i”保護的設備》的有關規定，并取得了 防爆產品檢驗機關頒發的產品防爆合格證書，同時 滿足國標 GB 19880-2005《手動火災報警按鈕》的有關規定，主要應用于石油及化工等易燃、易爆 場所。

本按鈕具有如下特點：

（1） 采用拔插式結構設計，安裝簡單方便。

（2） 按下報警按鈕按片，報警按鈕提供的獨立輸出觸點，可通過外接安全柵控制其它設備。 報警按鈕上的按片在按下后可用專用工具復位。

（3） 用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電 磁干擾有良好的抑制能力。

（4） 地址碼為電子編碼，可現場改寫。

主要技術指標

 (1) 工作電壓： 信號總線電壓：24V 允許范圍：16V~28V

 (2) 工作電流： 監視電流≤0.25mA  報警電流≤0.5mA

 (3) 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100m?

 (4) 啟動零件型式：可重復使用型

 (5) 啟動方式：人工按下按片

 (6) 復位方式：用專用鑰匙復位

 (7) 指示燈：紅色，正常巡檢時約 3s 閃亮一次，報警后點亮

 (8) 編碼方式：電子編碼，編碼范圍在 1～242 之間任意設定

 (9) 線制：與控制器無極性二線制連接

 (10) 使用環境： 類 型：戶內 溫 度：-10℃～+55℃ 相對濕度≤95%，不凝露

 (11) 外形尺寸：95.4mm×98.4mm×45.5mm (帶底殼)

 (12) 外殼防護等級：IP40

 (13) 防爆標志：ExibⅡCT6 Gb

結構特征、安裝與布線

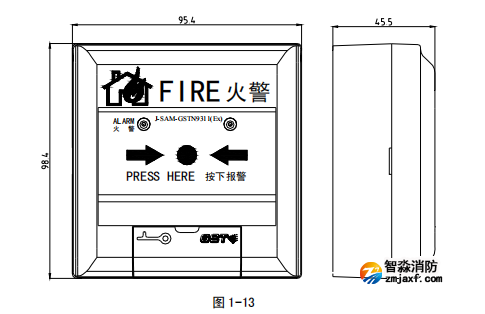

手動火災報警按鈕外形示意圖如圖 1-13 所示:

安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，再插好報警按鈕即 可安裝好報警按鈕，安裝孔距為 60mm。報警按鈕安裝采用進線管明裝和進線管暗裝兩種方式，

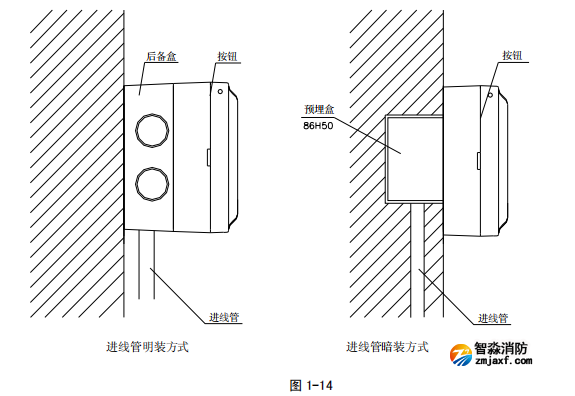

安裝示意圖如圖 1-14 所示。

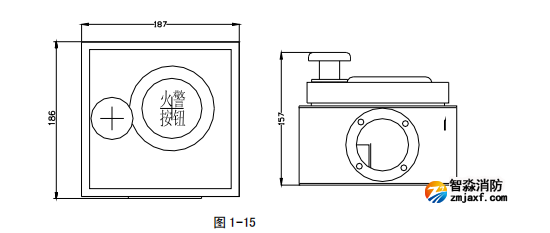

本報警按鈕室外安裝、采用立柱安裝方式時，可選用 LZ10001 型防雨罩與 LZ1000 型立柱。 LZ10001 型防雨罩與 LZ1000 型立柱配套使用。LZ10001 型防雨罩防護等級 IP65，其外形示意圖如圖 1-15 所示。

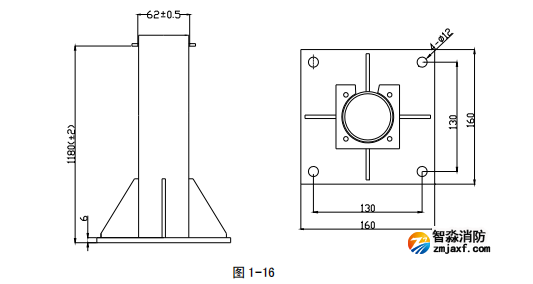

LZ1000 型立柱的外形示意圖如圖 1-16 所示。

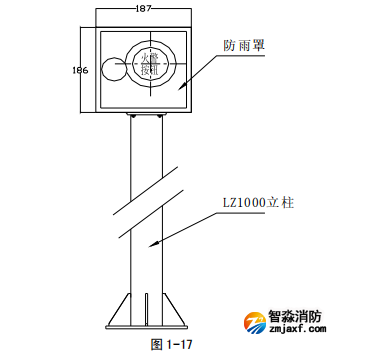

LZ10001 型防雨罩與 LZ1000 型立柱配套安裝示意圖如圖 1-17 所示。

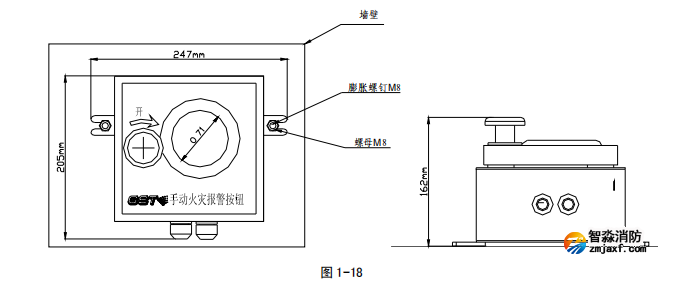

本報警按鈕室外安裝、采用壁掛安裝時，可選用 LZ10002 型防雨罩，LZ10002 型防雨罩采用壁 掛式安裝，防護等級 IP65，其外型尺寸及安裝示意圖如圖 1-18 所示。

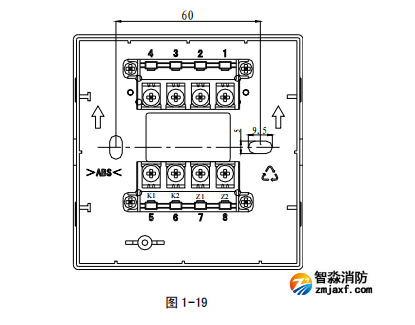

對外接線端子示意圖如圖 1-19：

端子說明： Z1、Z2：無極性信號二總線接線端子。 K1、K2：額定 DC30V/100mA 無源常開輸出端子。 電纜均選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF，分布電感不得 大于4.1mH。

應用方法

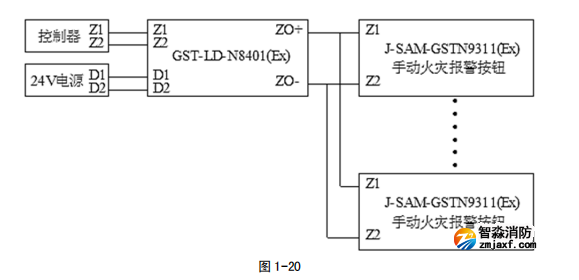

報警按鈕可安裝于危險區，通過 GST-LD-N8401(Ex)總線隔離式安全柵與安全區的火災報警控制 器連接，接線圖如圖 1-20 所示。
