海灣GST200消防主機如何操作

一.1 開機、關機與自檢

用戶使用本系統時應按以下順序進行開機操作：

² 打開聯動電源和火災顯示盤電源的主備電開關。

² 打開控制器的主備電開關。

² 打開控制器的工作開關。

完成以上操作后，系統上電進入自動檢查狀態：

² 控制器提示系統處于自檢狀態（如圖5-1）。

² 提示授權狀態（如圖5-2）。本系列產品包括16點、32點、64點、128點火災報警控制器以及16點、32點、64點、128點、242點的火災報警控制器（聯動型）九種控制器。本說明書均以242點聯動控制器為例。

² 顯示打印機信息（如圖5-3）。

² 自動檢測鍵盤、指示燈、數碼管、液晶屏幕及聲音。

自檢完畢后，開機過程結束，系統進入正常監控狀態（如圖5-4）。主機鍵盤上設有“自檢”鍵，按下此鍵后系統將進行和開機時相同的聲光檢查。

圖5-1

圖5-2

圖5-3

圖5-4

關機過程按照與開機時相反的順序關掉各開關即可。要注意各個備電開關一定要關掉，否則，將有損壞電池的可能。

一.2 常規鍵盤操作

一.2.1 鍵盤的命令功能和字符功能

控制器的鍵盤多數為雙功能鍵，下部標識為命令功能，上部標識為字符功能。命令功能，只在監控狀態下起作用，并且多數功能鍵受鎖鍵功能限制；字符功能，只在進入菜單后，進行數據輸入時才使用。

一.2.2 數據輸入的一般方法

在開始輸入字符時，屏幕上會反白提示數據輸入區域，按“確認”鍵或“TAB”鍵，系統將默認反白提示數據為輸入數據。按下字符鍵，提示區原來顯示的所有字符消失，顯示的為剛剛鍵入的字符，并在下一輸入位置顯示提示光標（提示光標總指向新的字符輸入位置，到輸入區尾后自動指向輸入區首位）。按“△＝”或“＝▽”鍵，將光標移至輸入區的任何一個字符位置，可對該字符進行修改。

編輯完一個數據輸入區后，按“TAB”鍵，系統將反白提示下一個數據輸入區。當位于最后一個數據輸入區時，按“TAB”鍵將返回到個數據輸入區。不論光標位置在何處，按下“確認”鍵，都將所有屏幕上顯示的字符存儲。

在進行數據輸入時，如果停止鍵盤輸入，1分鐘后系統將自動退出當前的數據輸入狀態，并且不存儲當前的輸入。

一.2.3 信息查看操作的方法

1. 定義

焦點屏幕：查看事件信息時，事件信息類型為反白狀態的信息屏幕被稱為焦點屏幕。

焦點信息：焦點屏幕的當前信息（第幾次）被稱為焦點信息（見圖5-17）。

事件信息：將延時、火警、動作、故障、啟動及隔離信息統稱為事件信息。

2. 操作方法

信息查看主要包括注冊信息、事件信息、聯動公式及運行記錄四種。其基本方法如下：

進入注冊設備信息查看狀態時，屏幕顯示的條信息呈反白狀態（即該條信息被置為當前查看的信息），當信息多于三條時，可按“窗口切換”鍵進行翻屏查看；按“△＝”、“＝▽”鍵可對每一屏信息進行逐條選擇；按下“確認”鍵，將顯示有關該信息的更詳細的內容。

查看事件信息時，分屏狀態下按“窗口切換”鍵可切換焦點屏幕，通過按“△＝”、“ ＝▽”鍵可逐條查看焦點屏幕的各條信息。

進行聯動公式檢查時，按“確認”鍵可對各條聯動公式進行查看。

運行記錄檢查時，亦可通過按“窗口切換”、“△＝”、“ ＝▽”鍵對其進行逐條查看。

注意：在正常監控狀態下進行操作時，“取消”鍵可使液晶屏幕返回到該屏幕的上一級屏幕，直至返回到圖5-4所示的屏幕，此時液晶屏的背光將立刻關閉。

一.3 鍵盤解鎖和鎖鍵盤

一.3.1 鍵盤解鎖

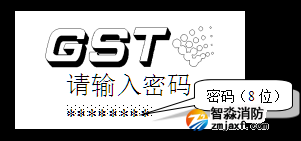

控制器開機默認為“鎖鍵”狀態，若進行功能鍵（除“窗口切換”、 “消音”及“△＝”、“＝▽”鍵外）操作，液晶屏顯示一個要求輸入密碼的畫面（如圖5-5），此時輸入正確的密碼并按下“確認”鍵，才可繼續操作，同時完成鍵盤解鎖。

圖5-5

一.3.2 鎖鍵

按下“鎖鍵”功能鍵，屏幕下方顯示：“請確認鎖鍵”（如圖5-6）；按下“確認”鍵，鎖鍵操作完成。

圖5-6

為避免他人誤操作，在操作結束和值班人員離開時，請務必進行鎖鍵操作。

一.4 注冊信息檢查

一.4.1 檢查手動盤配置

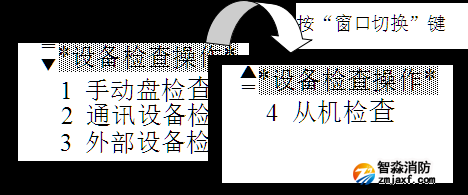

按下“設備檢查”鍵，屏幕顯示一個選擇設備檢查的畫面（如圖5-7）。

圖5-7

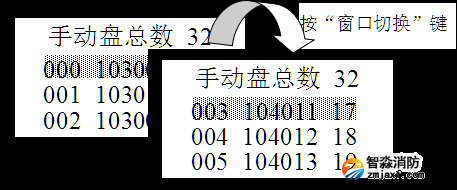

按下“1”鍵，則進入手動盤檢查菜單，顯示的內容包括：手動盤鍵編碼、對應外部設備的二次碼及設備類型代碼。按“窗口切換”鍵可以進行翻頁查看（如圖5-8）。

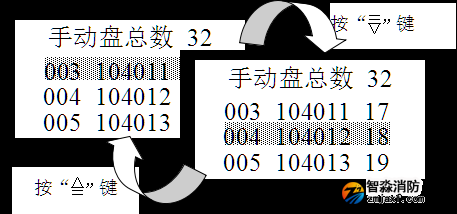

每翻到新的一屏時，該屏的條呈現反白狀態，即該設備被選中，可通過按“△＝”、“＝▽”鍵改變所選擇的設備（如圖5-9）。

圖5-8

圖5-9

一.4.2 檢查通訊設備（火災顯示盤）及外部設備配置

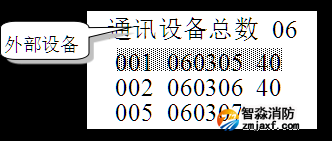

在如圖5-7所示的狀態下按字符鍵“2”或“3”，便進入通訊設備（火災顯示盤）或外部設備的檢查狀態，顯示系統所配置通訊設備、外部設備的情況（如圖5-10）。

圖5-10

按下“確認”鍵后，屏幕顯示所選擇設備的詳細注冊信息（如圖5-11）包括：設備的原碼、二次碼、設備類型以及漢字信息（對于外部設備檢查操作顯示的注冊信息還包括聯動設備的特性，例如表示脈沖特性。詳細含義見第六章設備定義的相關內容）。

圖 5-11

對于智能型探測器，當按“確認”鍵選中該設備，屏幕顯示其詳細注冊信息后，再按“確認”鍵，液晶屏會顯示該探測器的動態特性曲線（如圖5-12）。

圖5-12

上圖中，橫坐標表示時間，縱坐標表示火災量，與橫坐標平行的直線為閾值，當動態曲線一達到閾值時，為報警狀態。處于動態曲線顯示屏時，按任意鍵退出。

一.4.3 檢查從機配置

檢查從機配置就是對GST網絡系統中其它的控制器進行檢查，其操作與檢查手動盤配置相同，此處不再贅述。

一.5 聯動公式檢查

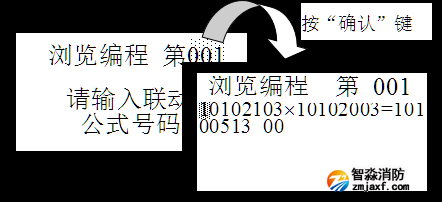

按下“聯動檢查”鍵，顯示“聯動編程瀏覽” 屏幕（如圖5-13），鍵入“1”或“2”選擇欲進行檢查的聯動公式類型后，屏幕提示“請輸入聯動公式號碼”，輸入公式號碼后按下“確認”鍵，屏幕將顯示此號碼的聯動公式（如圖5-14）。如果輸入未曾編輯過的公式號碼，則提示“操作處理失敗”（如圖5-16）。

圖5-13

圖5-14

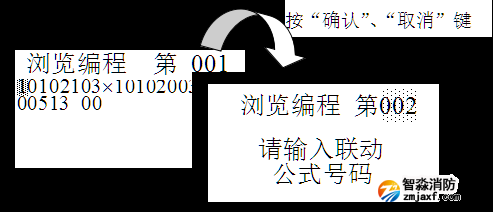

在聯動檢查的過程中，按“確認”或“取消”鍵，液晶屏將重新顯示“請輸入聯動公式號碼”的屏幕，公式號碼為該條公式的下一條（如圖5-15），此時可再輸入新的聯動公式號碼來進行查尋。

圖5-15

一.6 信息顯示與記錄

一.6.1 操作處理信息

本系統在操作的過程中會提示操作處理結果。當進行任何非法操作時，將提示“操作處理失敗”信息；當進行設備定義、聯動編程操作時，如果操作正確，完成操作后液晶屏將提示“操作處理成功”（如圖5-16）。

圖5-16

一.6.2 事件信息

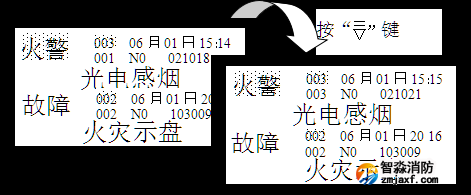

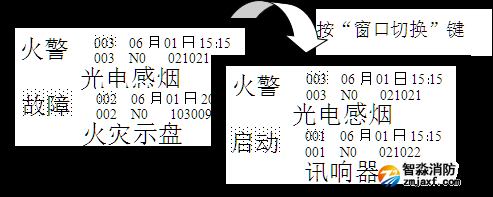

當系統中有延時、火警、動作、故障和啟動中的任意一種信息存在時，系統將全屏顯示此信息（如圖5-17）；若系統中存在的信息多于一種時，液晶屏將按延時、火警、動作、故障、啟動的順序優先顯示位于前面的信息。例如，同時存在火警、故障、啟動三種信息時，液晶屏將顯示為如圖5-18所示的屏幕信息（優先權更高的顯示在屏幕上方），按“窗口切換”鍵將切換焦點屏幕的各類信息（優先級更高的信息始終在液晶屏最上方），按“△＝”、“＝▽”鍵可逐條顯示焦點屏幕的各條信息（如圖5-19）。

圖5-17

上圖中，“003”為該類信息的總數，“003”為焦點信息（第幾條）發生的順序號。

圖5-18

圖5-19

以上各圖中，各條信息的最后一行為該信息的設備類型或設備漢字信息顯示，每隔6秒鐘將會在設備類型、設備漢字信息間轉換。顯示漢字信息時，如果該設備在設備定義時沒有定義漢字信息，此行將無顯示；如果該信息為系統信息，此行將顯示“控制器內部”。

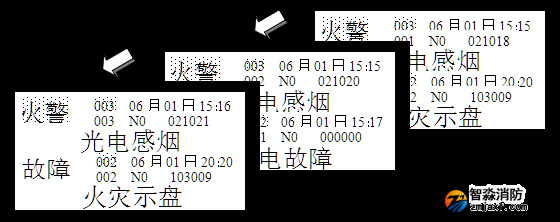

本控制器的信息顯示具有自動循環顯示的功能，當某類信息多于一條時，如果連續6秒鐘無鍵盤操作，屏幕將以30秒鐘一次的速度循環顯示此類信息的每一條（如圖5-20）。

圖5-20

當控制器滿足延時啟動被控設備的自動聯動邏輯條件時，屏幕將顯示延時啟動設備的信息及對應被控設備的延時啟動時間，并對延時時間進行倒計時（延時時間每1秒鐘跳一次），計時到零時，啟動命令發出，同時屏幕上對應的延時信息消失。

例如：已經定義聯動公式10602103+106022009=10602423 88（聯動公式的編輯見第六章），現在用戶碼為106021的光電感煙探測器報警，則液晶屏顯示如圖5-21所示的信息，同時揚聲器發出“機關槍”的聲音，延時時間提示條逐漸縮短。

圖5-21

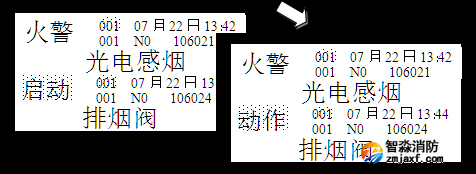

延時時間計到零時，延時信息消失，啟動命令發出，設備動作后將顯示排煙機的動作信息（如圖5-22）。

圖5-22

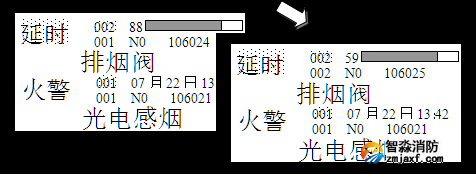

當延時信息多于一條時，延時信息提示將以每秒顯示一條的速度循環顯示，某條延時時間到1秒時將優先顯示。屏幕如圖5-23所示：

圖5-23

對于設備動作信息，當動作恢復后，動作信息會自動消除。例如：圖5-23中的106024號排煙機已經動作，如果此時其動作恢復，動作信息將自動清除（如圖5-24所示）。

圖5-24

對于纜式感溫探測器，在火警信息屏狀態下按“確認”鍵，液晶屏將顯示該探測器的漢字信息和報警點位置（如圖5-25）。

圖5-25

對于智能探測器，在火警信息屏狀態下按“確認”鍵，會顯示其在火警前一段時間內環境特性參數的靜態曲線（如圖5-26）。

圖5-26

在進行菜單操作的過程中有事件信息（延時、火警、動作、故障或啟動）發出時，控制器將立刻發出報警音響，同時對應的指示燈點亮。但此時，如果不人為的退出菜單操作，且無任何鍵盤操作，控制器將自動逐級菜單退出（每4秒鐘退一級），待完全退出菜單操作后，液晶屏將顯示該信息。
