弱電工程：光纖熔接的詳細圖文步驟，弱電人不可錯過！

光纖熔接是不是一門技術，答案是肯定的，很多的小公司剛開始創業階段就是以光纖熔接開始的，想想10年前的時候，找個熔纖的都很難，現在已經是漫步在大街上了。那么我們作為從業人員，有沒有必要學習光纖熔接這門技術呢？

如果你把它作為吃飯的工具，還是可以的，學不學，都要了解一下光纖熔接的知識，是非常好的。

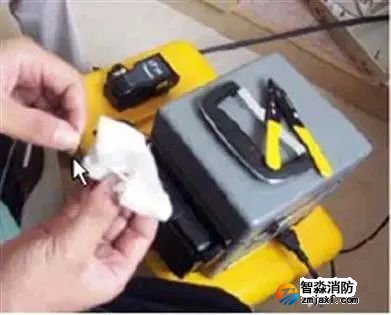

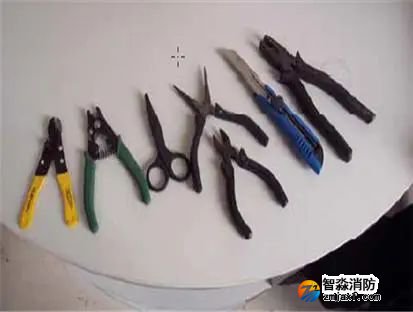

光纖熔接需用到的工具

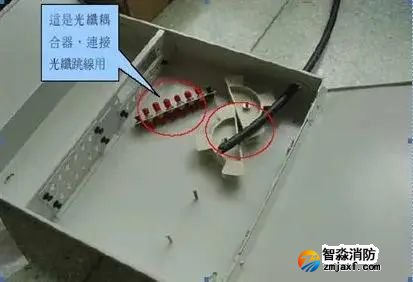

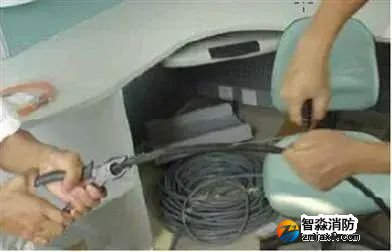

將光纖穿過光纖收容箱或光纖配線架

光纖熔接的準備工作

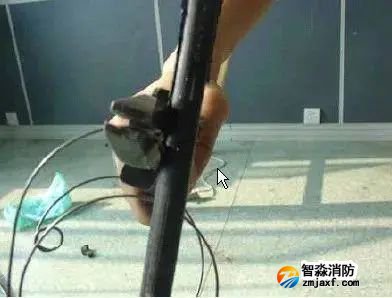

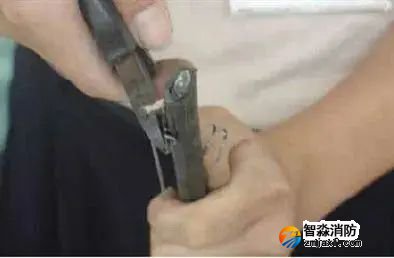

步驟1：剝光纖加固鋼絲（約剝1米長）

步驟2：

步驟3：

步驟4：剝光纖外皮（約剝1米長），用紙將油脂擦拭干凈

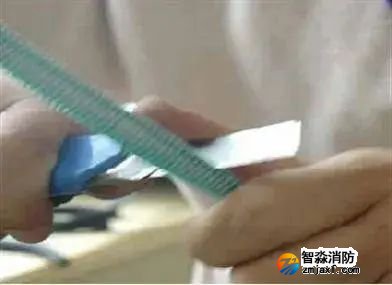

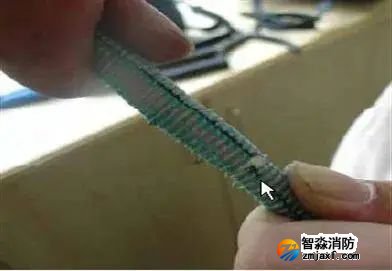

步驟5：剝光纖金屬保護層 （用美工刀輕刻）

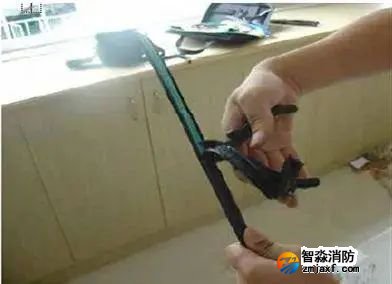

步驟6：輕拆光纖讓金屬保護層斷裂（彎曲角度不能大于45度）

步驟7：用美工刀在四周輕刻，不要太用力以免損傷光纖

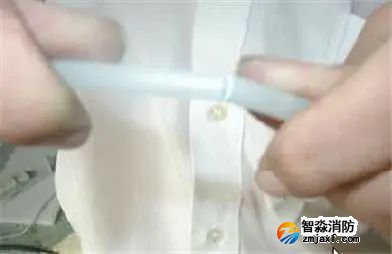

步驟8：輕拆光纖讓塑膠保護管斷裂（彎曲角度不能大于45度）

步驟9：

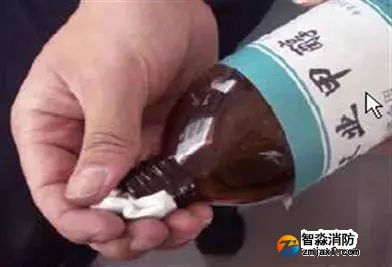

步驟10：用較好紙巾或脫脂棉花沾酒精

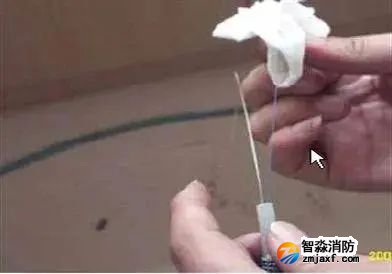

步驟11：清潔每一小根光纖

步驟12：套光纖熱縮套管

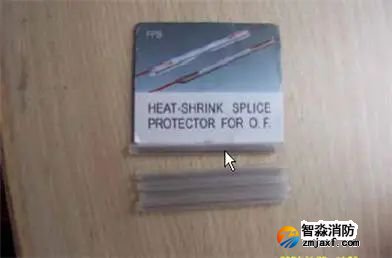

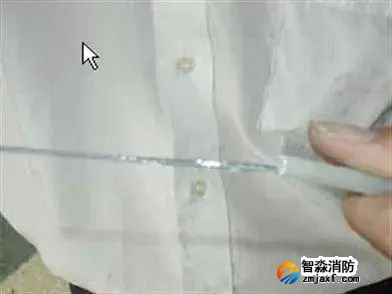

下圖是光纖熱縮套管

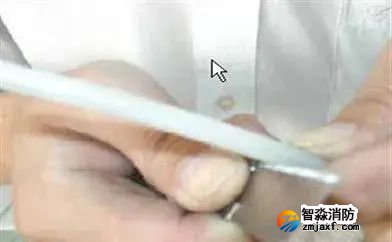

步驟13：剝光纖絕緣層

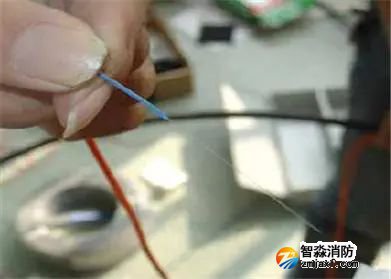

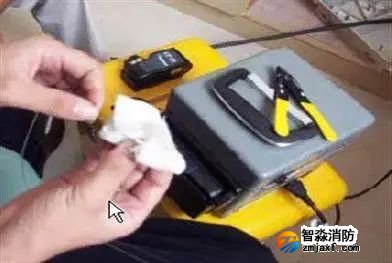

步驟14：用沾酒精紙巾將光纖擦試干凈

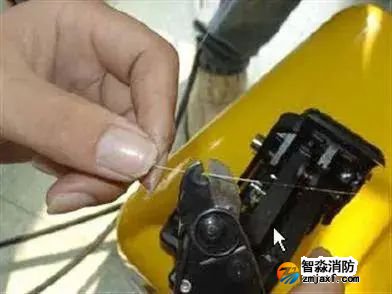

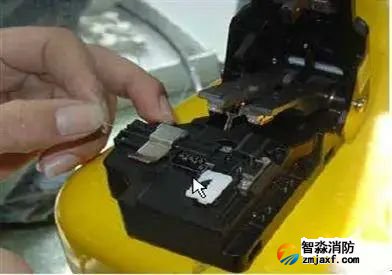

步驟15：用光纖切割器斬切光纖 （斬切長度要適中）

步驟16：將斬好的光纖放到光纖熔接機的一側（如下圖最好）

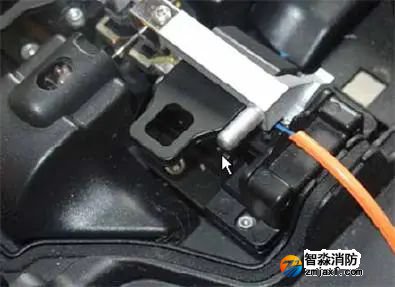

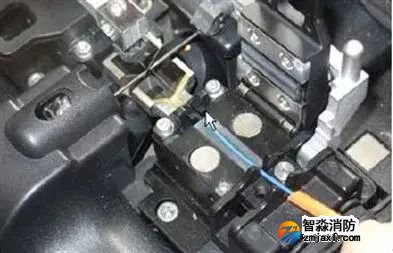

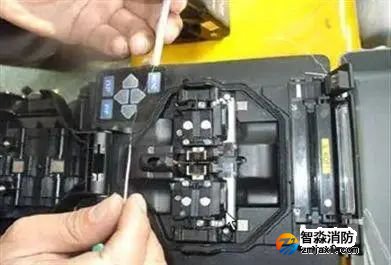

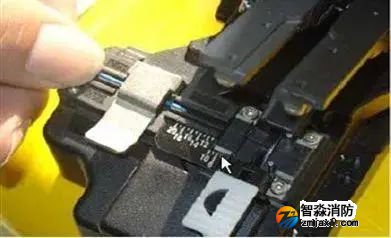

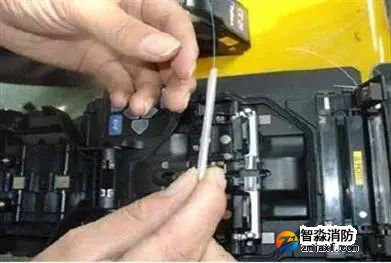

步驟17：固定好光纖

步驟18：光纖跳線的加工，居中剪斷開做成尾纖（圖略）

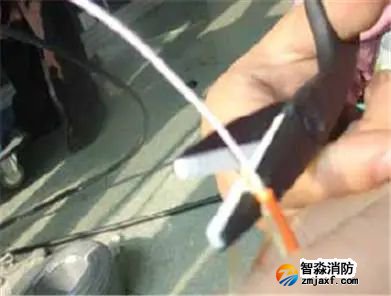

步驟19 ：剝開尾纖的外保護層，并用剪刀剪斷石棉保護層

步驟20：剝好的尾纖內絕緣層與外保護層之間長度至少20cm

步驟21：用沾酒精紙巾將光纖擦試干凈

步驟22：用光纖切割器斬切尾纖 （斬切長度要適中）

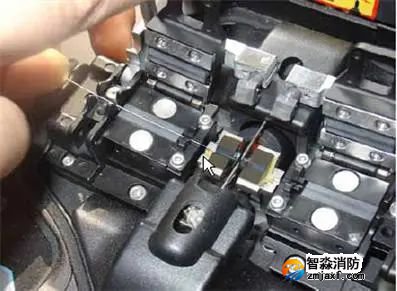

步驟23：將斬好的尾纖放到光纖熔接機的另一側（兩光纖盡量對齊）

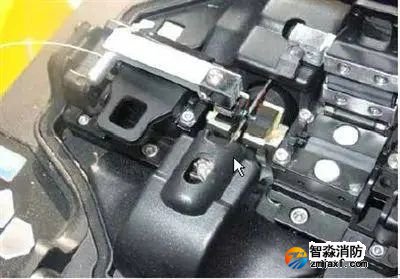

步驟24：固定光纖跳線

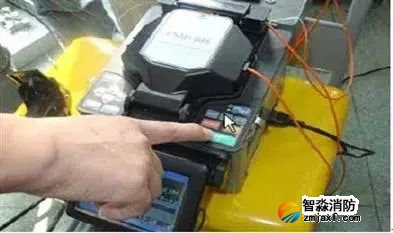

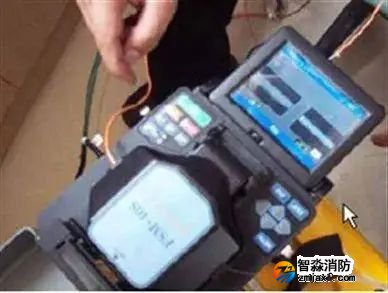

步驟25：按“SET”鍵開始熔接光纖

步驟26：光纖 X、Y 軸自動調節

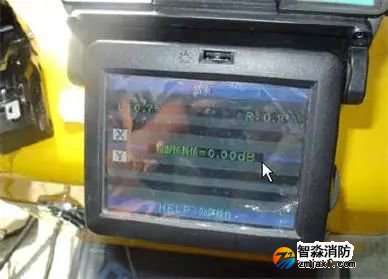

步驟27：熔接結束觀察損耗值若熔接不成功會告知塬因

步驟28：用光纖熱縮套管完全套住剝掉絕綠層部份（剝光纖時要控制好長度）

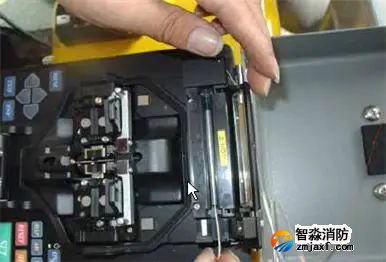

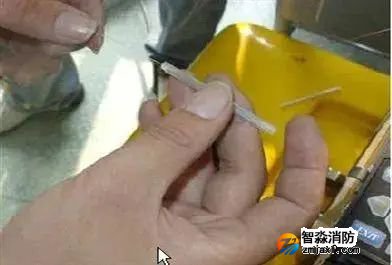

步驟29：將套好熱縮套管的光纖放到加熱器中

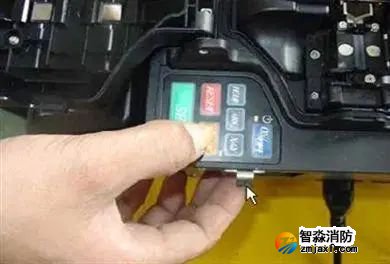

步驟30：按“HEAT”鍵加熱

圖文講解光纖熔接全過程，弱電人不學也要看看

步驟31：取出已加熱好的光纖（以上述項是焊一芯光纖步驟，重復至其他熔接完成）

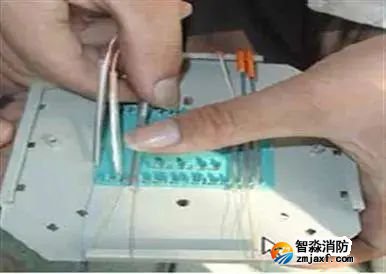

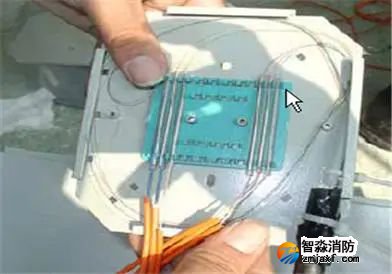

步驟32：熔接好的光纖經過加熱使熱縮管縮緊好（使之可以保護熔接點），冷卻后成組將熱縮管整齊裝入光纖配線架上的盤線板內

步驟33：將熱縮管整齊裝入光纖配線架上的盤線板內后，將多余光纖盤好并用封箱膠紙固定在配線架盒內

步驟34：光纖固定好盤光纖完成并將光纖接頭接入光纖耦合器

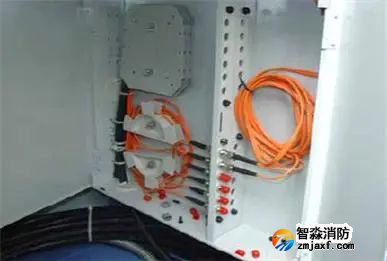

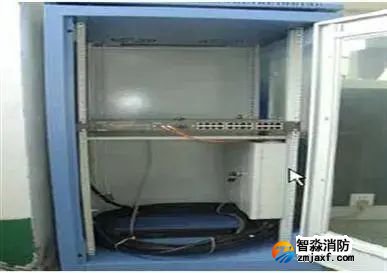

步驟35：光纖配線架安裝完成后開始跳纖給設備使用

光纖熔接是一個熟能生巧的工作，并不是看別人熔接一次兩次就能掌握的，只有你擁有相應的設備經過專業的培訓后才能更快速更準確有質量保障的熔接光纖。
