海灣消火栓按鈕J-SAM-GST9124A_應用|安裝接線圖

一，結構特征、安裝與布線

外形尺寸及結構與J-SAM-GST9123A型消火栓按鈕相同，安裝方法也相同，J-SAM-GST9124消火栓按鈕對外接線端子示意圖如圖2-18。

                                  J-SAM-GST9124A型消火栓按鈕接線端子圖

                                  J-SAM-GST9124A型消火栓按鈕接線端子圖2

其中：

Z1、Z2：接控制器信號總線，無極性

V+、G： 24VDC電源輸入端，有極性；24VDC由泵控制箱提供時不用

COM：DC24V啟泵信號輸出端

I：無源常開觸點回答信號輸入端

COM、NO: 輸出常開觸點信號，額定容量24VDC/100mA

Z1、Z2：接控制器二總線，無極性

D1、D2：接直流24V，無極性

O、G：有源DC24V/100mA輸出

I、G：無源回答輸入

布線要求：信號線Z1、Z2采用阻燃RVS型雙絞線，截面積≥1.0mm2；其它采用BV線或RVS線，截面積≥1.0mm2電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。

二，應用方法

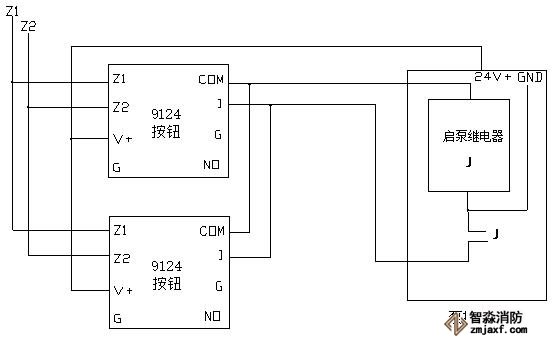

J-SAM-GST9124A消火栓按鈕可以采用總線制方式啟動消防泵（參照第二章1.5節J-SAM-GST9123消火栓按鈕），也可以采用多線制方式直接啟動消防泵，啟泵電源由泵控制箱提供并僅將24V正極線接到按鈕的V+端。此時如果按下按鈕則COM端子輸出DC24V電壓信號，同時總線上報按鈕動作；泵控制箱上的無源動作觸點信號通過I端返饋致按鈕，可以點亮按鈕上的綠色回答指示燈。

應用示意圖如圖2-19。

J-SAM-GST9124A型消火栓按鈕應用示意圖

　　　　　　　　　　　　　　　　　　　　　　　　圖2-19

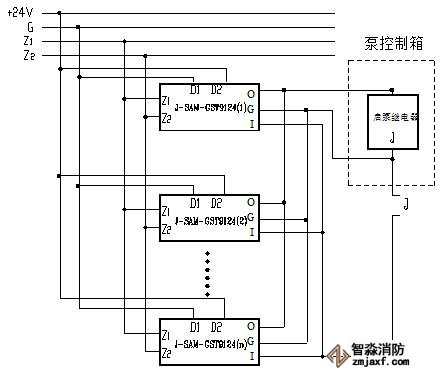

                                 J-SAM-GST9124A型消火栓按鈕應用示意圖2

這種方式中，消火栓按鈕按下，O、G端輸出DC24V電源，可直接控制消防泵的啟動，泵運行后，泵控制箱上的無源動作觸點信號通過I、G端返回按鈕，可以點亮按鈕上的綠色回答指示燈。

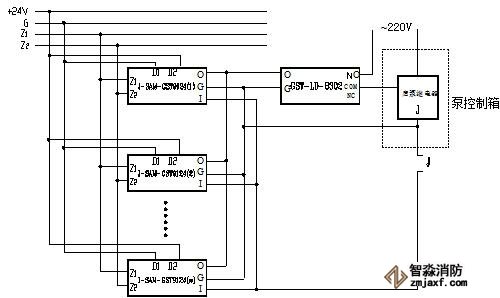

當設備啟動電流大于100mA時，應通過GST-LD-8302切換模塊進行轉換，通過GST-LD-8302轉換直接啟泵方式應用示意圖如圖2-20所示：

J-SAM-GST9124型消火栓按鈕應用示意圖3
