海灣防爆點型可燃氣體探測器GST-BF003M_接線安裝圖

一，結構特征、安裝與布線

GST-BF003M型點型可燃氣體探測器外形示意圖如圖1- 64所示，接線端子示意圖如圖1- 65所示。

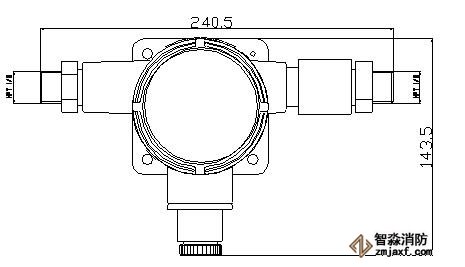

海灣GST-BF003M防爆點型可燃氣體探測器外形尺寸圖

海灣GST-BF003M防爆點型可燃氣體探測器接線端子圖

其中:

Z1、Z2：接可燃氣體報警控制器信號二總線，無極性

D1、D2：DC24V電源輸入端子，無極性

：探測器機殼保護地端子，可接屏蔽電纜屏蔽層

布線及安裝要求:

GST-BF003M型點型可燃氣體探測器安裝方式有兩種，一種是安裝到鋼管上，另一種是安裝到墻上。當被探測氣體比空氣重時，探測器應安裝在低處；反之，則應安裝在高處。在室外安裝時應加裝防雨罩，防止雨水濺濕探測器。

（1） 鋼管安裝

利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上，鋼管適用直徑為φ38～φ60，安裝方式見圖1- 66。

（2） 墻上安裝

利用三個M6´60的膨脹螺栓將探測器安裝到墻上，安裝尺寸見圖1- 64。

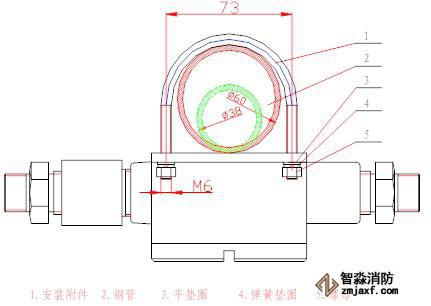

海灣GST-BF003M防爆點型可燃氣體探測器安裝方式圖

GST-BF003M點型可燃氣體探測器必須與GST系列可燃氣體報警控制器相連構成可燃氣體監測報警系統，連接探測器和GST系列可燃氣體報警控制器的電纜應使用阻燃銅芯多股導線的電纜，在1區和2區，線芯截面均應不小于1.0mm2，電纜外徑為f8mm～f10mm，所用電纜還應符合使用環境的其他要求，如耐熱、耐腐蝕、防火等，在危險場所，電纜線需用金屬管或塑料管做外防護管。無特殊要求時，可使用RVVP4´1.0，外徑為f10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線盒（BHD51-3/4B型）加以保護，方可進行中間連接。

確認本探測器是否需要串聯使用，如是串聯使用須雙向接線時，將電纜線按以上方法從探測器另一端接入并按相同方法旋緊各部件；如本探測器不需要串聯雙向接線時，探測器另一接線端必須用防爆堵頭（備附件）旋牢。

二，系統應用

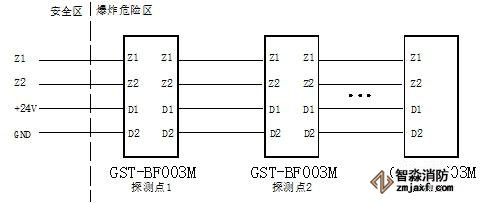

GST-BF003M點型可燃氣體探測器可以和海灣公司的可燃氣體報警控制器配接構成可燃氣體報警監控系統，控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1- 67所示。
