海灣火災顯示盤,樓層顯示器GST-ZF-101Z_接線安裝圖
一、外觀與配置
型號:GST-ZF-101Z
功耗:靜態功耗≤0.36W,最大功耗≤1.68W
顯示區域:全部火警+用戶設定+相鄰樓層
標準二級漢字庫:/
顯示容量:可跨回路顯示,120條火警信息
顯示方式:數字信息
通訊方式:消防二總線,無極性
消音功能:現場+遠程
二、GST-ZF-101Z總線型火災顯示盤的安裝與布線
安裝方式:壁掛式安裝
接地線:不需要
線制:四線制,2線無極性電源總線,+2線無極性消防信號總線。

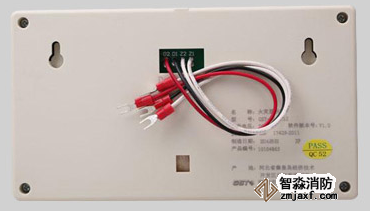

GST-ZF-101Z火災顯示盤接端子圖

電源線/通訊線防接錯功能:有
