摘要：介紹了火探管式氣體滅火系統的組成和工作原理，并與傳統氣體滅火系統進行比較。

　　關鍵詞：火探管式氣體滅火系統；電氣設備；應用

　　一、前言

　　近年來，固定式氣體滅火系統在防控電氣火災上得到了廣泛的應用，在保護特殊貴重設備和物資免遭火災危害中起到了應有的作用。但是在實際應用過程中也發現了傳統的固定式氣體滅火系統存在著一些嚴重不足?；鹛焦苁綒怏w滅火系統（簡稱“火探系統”）作為一種新型探火滅火系統，解決了困擾消防行業已久的對電器設備、控制箱、配電柜等易發生火患的防火問題。該系統亦可通過保護建筑物內容易發生火災的重要設備，從而解決整個建筑物的防火。

　　二、火探系統組成和工作原理

　　火探系統主要是由裝有滅火劑的壓力容器、控制閥及能釋放滅火劑的火探管和/或釋放管等組成。它滅火原理是將火探管伸入電氣設備內部，置于靠近或在火源最可能發生處的上方，依靠沿火探管的諸多探測點（線型）進行探測。火探管預充有氮氣，管內有一定的壓力，一旦著火，火探管周圍環境溫度升高，使其在最近火點的部位首先軟化，強度下降，在管內氮氣壓力的作用下形成爆破口，管內預充的氮氣很快釋放，使控制閥兩側火探管內壓力和鋼瓶內的壓力失衡，控制閥打開，滅火介質通過火探管本身爆破口（直接系統）或噴嘴（間接系統）釋放到被保護區域，從而達到自動探火、滅火的目的。

　　火探管式氣體滅火系統從形式上分為兩種類型：

　　1.直接式：

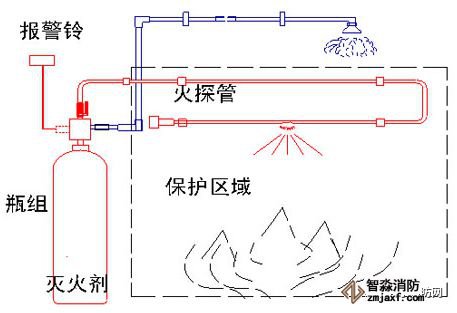

直接式（編者注圖片）

　　火探管一端通過容器閥連接到滅火介質高壓容器上，另一端延伸進入保護空間，布設在可能起火點，進行火源探測，遇火時火探管爆破，利用火探管中的壓力下降，啟動報警電信號，同時啟動容器閥，滅火劑輸送到火探管爆破孔，直接對著火點噴射滅火。

　　滅火劑有兩種可供選擇：①二氧化碳（CO2）；②七氟丙烷（HFC277）。

　　2.間接式：

間接式（編者注圖片）

　　火探管與滅火介質容器閥連接，延伸進入保護空間，進行火源探測，遇火時火探管爆破，火探管中的壓力下降，發出報警信號，啟動容器閥，通過專設的釋放管及噴嘴把滅火劑釋放出來，實現滅火。間接式適用于滅火空間較大的場所。

　　滅火劑有多種可供選擇：①二氧化碳（CO2）；②七氟丙烷（HFC277）；③TS55；④干粉等。

　　三、與傳統氣體滅火系統對比

　　從保護設備的目的和在工程實踐中的應用看，傳統氣體滅火系統還存在著一些不足：

　?。?）傳統的固定式氣體滅火系統是等被保護的對象發生了火災，火已經從設備中蔓延出來，由安裝在房間里的火災探測器接收到兩個獨立的火災信號后才自動啟動滅火系統，對被保護對象所在的房間進行滅火，而這時的火已經較大，被保護的設備已經受到了很大的損壞。

　?。?）傳統的固定式氣體滅火系統不論是全淹沒系統還是局部應用系統，不論是自動控制、手動控制還是機械應急操作，都是將滅火劑噴出后擴散到防護區內（較大的封閉空間內），而沒有將滅火劑直接噴到發生火災的這些電子、電器設備內。氣體滅火劑也很難滲透到這些設備內。滅火的針對性不強，起不到及時有效滅火的效果。

　?。?）滅火系統價格相對較昂貴。因為在較小的設備內著火后要將滅火劑存滿較大的空間或房間。需要的滅火劑用量大，滅火系統也較復雜，設備投資和一次滅火成本較大。特別是在電力、電訊等部門，由于這些行業的發展迅速，為了留有發展的空間和余地，在工程建設時都留下了設備擴建的余地，工程投入使用的初期，很大空間的房間里只放有較小的幾臺設備，傳統的滅火系統為了保護這幾臺較小的設備卻要按這個很大空間的房間作為一個防護區。

　　根據火探系統的技術特點，和傳統的固定式氣體滅火系統相比，火探管式氣體滅火系統應用電氣設備有如下優點：

　　（1）火探管式氣體滅火系統可以將火探管方便地布置在易發生火災的電子、電氣設備內，并利用火探管對溫度的敏感性，在167℃±8℃的溫度環境下幾秒~十幾秒鐘內就會動作，在感應溫度最高的部位發生軟化并在管內壓力的作用下爆破，自動形成噴射孔洞，啟動系統滅火。它是一種早期滅火系統，反應快速、準確，滅火劑釋放更及時，滅火的針對性更強，可迅速有效地探測及撲滅最初期的火災。

　?。?）系統不需另外設置氣瓶間，無需電源和復雜的電控設備及管線，無需專門的煙、溫感探測器，只依靠一條火探管及一套滅火劑瓶閥，利用自身儲壓就能將火災撲滅在最初期階段，系統大大簡化，降低了工程造價。

　　（3）由原來把較大封閉空間的房間作為防護區改為將體積較小的變配電柜、通訊機柜、電纜槽盒等被保護設備作為防護區。滅火劑的用量大為減少，降低了一次滅火的成本。

　?。?）由于這種滅火系統是將滅火劑釋放在有封閉外殼的機柜里，即使滅火劑稍有毒性，對現場人員的影響也不大，危害減至最低；同時，由于滅火劑用量大大減小，減少了對環境的污染。

　　四、結束語

　　火探管式自動滅火系統依靠消防敏感管檢測，為全面的氣動壓制系統，滅火響應時間短，能抑制點火源，同時使設備不收污染。探火管是軟性的絕緣物，不受位置、空間的影響，可伸入各種復雜易燃的空間或設備中，彌補了固定式氣體滅火系統不能撲滅此類火災的缺陷。

　　參考文獻

　　[1]《探火管滅火裝置技術規程》（CECS345：2013）

　　[2]《氣體滅火系統設計規范》（GB50370-2005）

　　[3]《二氧化碳滅火系統設計規范》（GB50193-93（2010版））

　　來源：《建筑學研究前沿》2018年第14期

　　作者：杜蕾 北京城建設計發展集團股份有限公司深圳分公司
