設計“纜式線型感溫火災探測器”必須先讀懂這些（下）

文章來源：m.feimu-hr.com作者：海灣消防公司人氣：1125日期：2019-07-24 13:31:43

JTW-LD-SF500

纜式線型感溫火災探測器（可恢復式）

工作原理及特點

探測器的感溫線纜為溫度敏感元件，JTW-LD-SF500感溫線纜可分為2個型號，JTW-LD-SF500/85A和JTW-LD-SF500/105A。JTW-LD-SF500感溫線纜由三根分別擠塑熱敏絕緣材料的導線絞合而成（其中一根起到增加機械強度作用），能夠對沿著其安裝長度范圍內任意一點的溫度變化進行探測。當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。

其主要特點簡述如下：

1. 感溫線纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。

2. 采集模擬量信號綜合判斷。

3. 滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。

4. 在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。

5. 具有開路、短路兩種故障報警。

6. 微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。

7. 帶手動火警和故障模擬功能。

8. 探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

主要技術指標

1. 探測器類別：纜式、可恢復式、定溫

2. 動作溫度：85℃±10%

感溫線纜最高環境溫度：60℃

微電腦處理器、終端盒環境溫度范圍： -10℃ ~ 50℃

3. 最小報警長度：1m

4. 最大使用長度：200m

5. 感溫線纜芯線絕緣電阻：≥10MΩ

6. 工作電壓：DC24V（85-110%）

7. 靜態電流≤15mA

8. 報警電流≤25mA

9. 過流保護動作電流＞50 mA

10. 報警復位：火警斷電復位、故障自動復位

11. 狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮

12. 使用環境：相對濕度≤95%，不凝露

13. 繼電器無源觸點輸出：火警DC24V/1A、故障 DC24V/1A

14. 外殼防護等級：IP65

15. 執行標準：GB 16280-2014

接線與調試

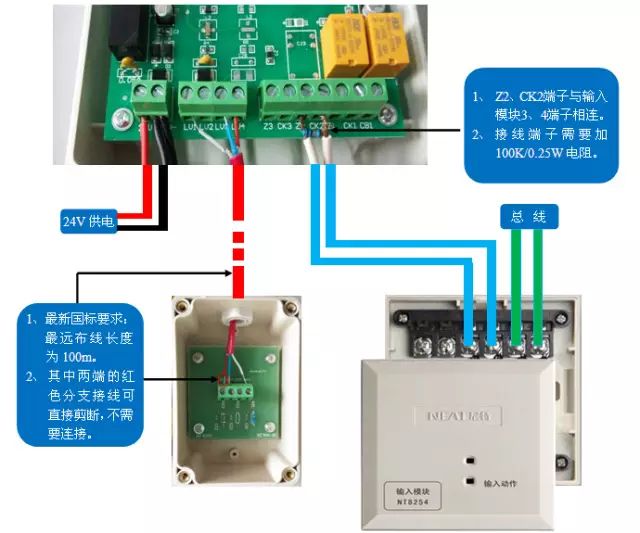

1、感溫電纜與輸入模塊實物接線圖

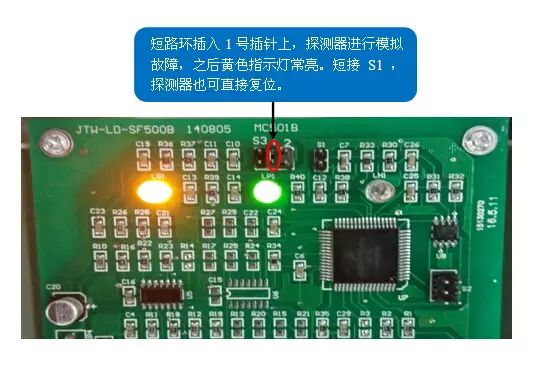

2、手動測試模擬故障

手動測試模擬故障：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第１組（中間）插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CK1端子斷開，CB１、Z1端子導通，測試后拔下短路環故障恢復。

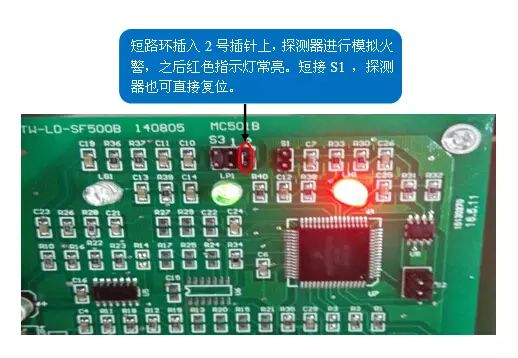

3、手動測試模擬火警

手動測試模擬火警：把雙排插針S3（在電路板頂部，如圖4）上的短路環拔下插在第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量Z2端和CK2端子導通，測試后拔下短路環火警恢復。
