2015年6月1日起實施的《城市綜合管廊工程技術規范》（GB50838-2015），對2012年版本的《城市綜合管廊工程技術規范》進行了較大的修改和完善，對我國燃氣管廊建設的推動起到了積極的作用，本版規范強調原則上所有燃氣管線必須入廊，增加天然氣艙采用綜合管廊方式敷設時的技術規定，明確燃氣艙應布置可燃氣體控制器并及時將控制器信息組網上傳至監控平臺。
綜合管廊燃氣報警系統組網應用
文章來源：m.feimu-hr.com作者：海灣消防公司人氣：1239日期：2019-07-22 11:04:51
01燃氣艙可燃氣體監控系統布置

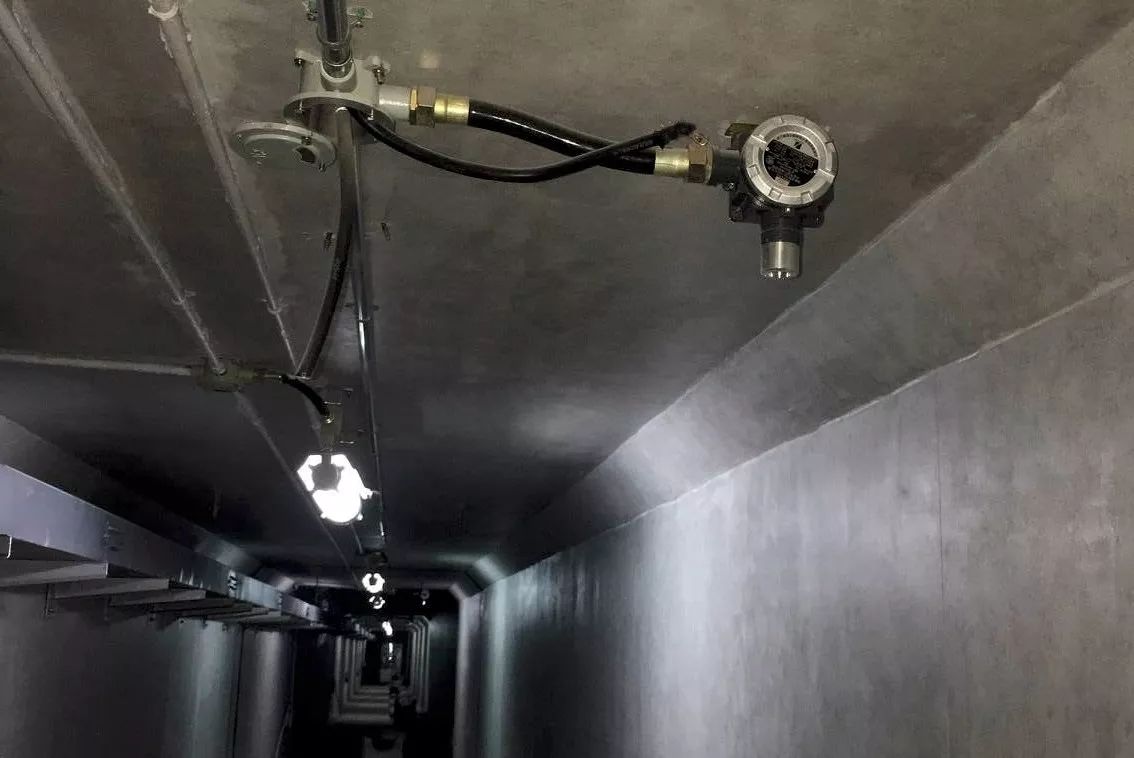

（1）在天然氣艙內頂部、逃生口、通風口、投料口、燃氣引出口等處設置天然氣探測器，設置間距不大于15米；
（2）線型可燃氣體探測器的保護區域長度不宜大于60m；
（3）在燃氣艙防火分區中部、兩端防火門處各設置1套防爆聲光報警器；
（4）天然氣探測器信息接入相應區域中的可燃氣體報警控制器；
（5）天然氣報警濃度設定值（上限值）不應大于其爆炸下限值（體積分數）的20%。艙室內天然氣濃度大于其爆炸下限濃度值（體積分數）20%時，應啟動事故段分區及其相鄰段分區的事故通風設備；緊急切斷濃度設定值（上限值）不應大于其爆炸下限值（體積分數）的25%。
02海灣管廊組網解決方案
系統說明：
本方案僅針對管廊燃氣艙內的可燃氣體報警系統設計，未涉及自控單元及安防單元與火災報警系統。通過共用變電所監控數據交換機與總控室可燃氣體報警控制器組成光纖環網。

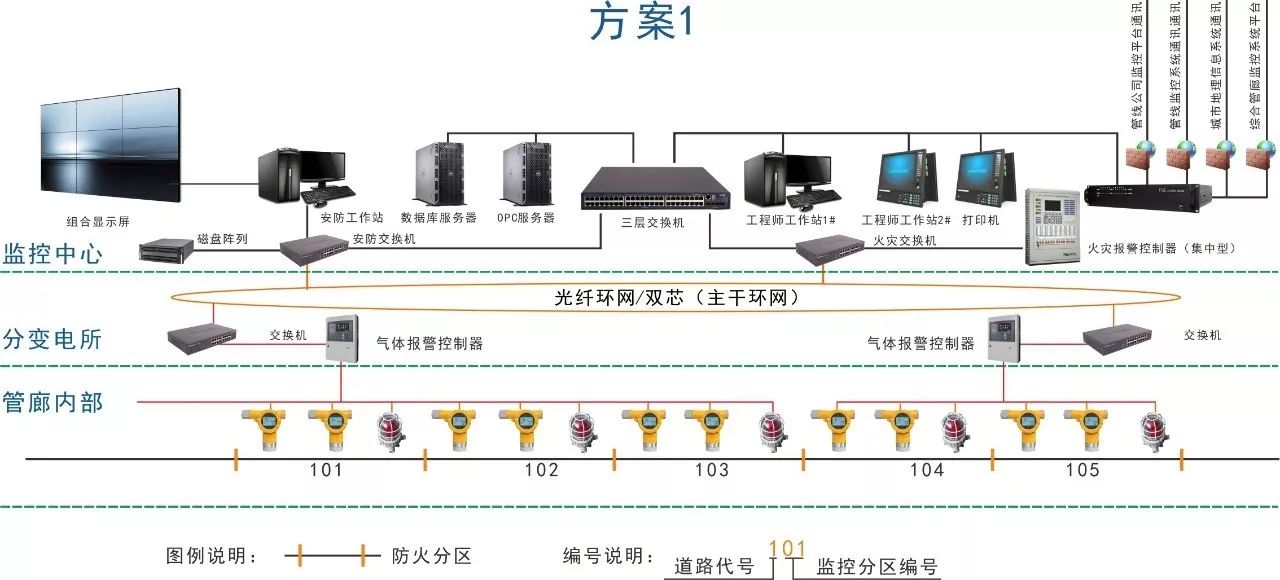

組網說明：
監控中心交換機與分變電所中信息匯聚箱內的交換機進行通訊，組成千兆以太主干環網；可燃氣體報警控制器放置于分變電所并通過光電轉換模塊，將現有的RS232信號轉換為光纖信號接至信息匯聚箱，由信息匯聚箱組成主干環網把可燃氣體探測器信息傳輸至監控中心。
組網說明：
監控中心交換機與分變電所中信息匯聚箱內的交換機進行通訊，組成千兆以太主干環網；可燃氣體報警控制器放置于防火分區內通過光電轉換模塊，將現有的RS232信號轉換為光纖信號，與相鄰分區內的可燃氣體報警控制器組成次級光纖環網。通過分變電所信息匯聚箱內的交換機將監控信息傳輸至監控中心。
