海灣GST-LD-8318啟停按鈕結構特征、安裝與布線
文章來源:m.feimu-hr.com作者:海灣消防公司人氣:1698日期:2019-05-02 17:41:40
海灣8318啟停按鈕完整型號為GST-LD-8318,本文將重點介紹海灣GST-LD-8318外形勢圖、接線端子圖以及應用示意圖。

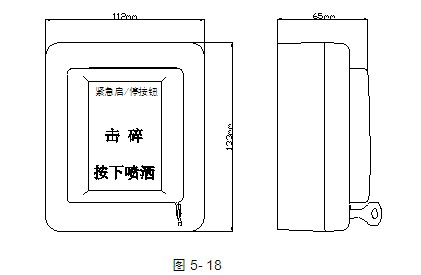

GST-LD-8318緊急啟停按鈕的外形示意圖如圖5-18所示。
GST-LD-8318緊急啟停按鈕外形示意圖

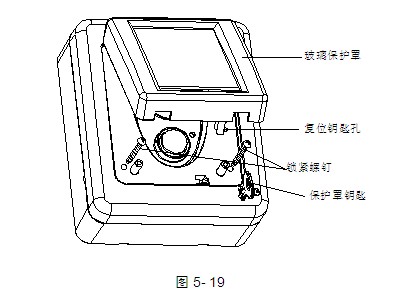

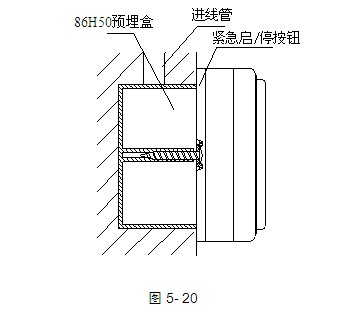

按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊(如圖5-19所示),底殼底部有安裝孔,安裝時將底殼安裝在86H50型預埋盒上,安裝方式見圖5-20,安裝孔距如圖5-21所示。
GST-LD-8318緊急啟停按鈕安裝GST-LD-8318緊急啟停按鈕

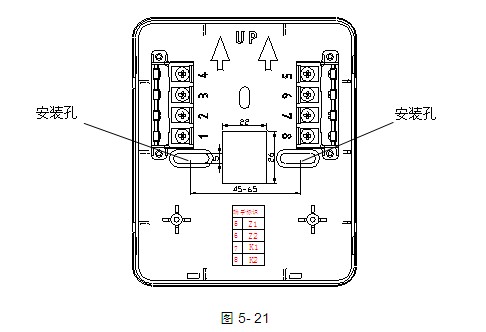

GST-LD-8318緊急啟停按鈕端子示意圖如圖5- 21所示。
Z1、Z2:無極性信號總線輸入。
K1、K2:?jiǎn)?dòng)無源常開輸出。
GST-LD-8318緊急啟停按鈕接線端子圖
布線要求:信號總線采用截面積不小于1.0mm2的雙絞線。
GST-LD-8318緊急啟停按鈕應用方法

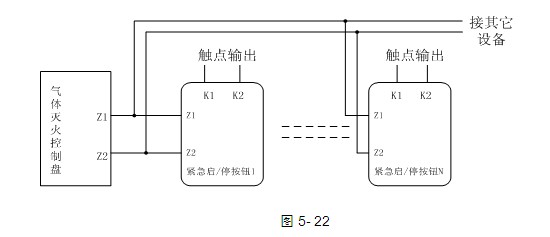

按鈕采用兩線制與氣體滅火控制器連接,允許最多10只按鈕(如果該回路中還配接有GST-LD-8316手自動轉換開關,則轉換開關和按鈕一共最多可以接10只)同時控制同一氣體滅火鋼瓶,當多只按鈕連接時需采用并聯連接,如圖5-22所示(圖中的N≤10)。
GST-LD-8318緊急啟停按鈕系統接線圖
