有了它，看施工圖方面多了！

文章來源：m.feimu-hr.com作者：海灣消防公司人氣：1699日期：2020-03-24 03:37:36

鋼筋平法圖集常用符號解釋

la：非抗震構件的鋼筋錨固長度

laE：抗震構件的鋼筋錨固長度

bw：剪力墻的厚度

bf：轉角處的暗柱的厚度

ln：梁的凈跨度

llE：鋼筋的搭接長度

hc：支座的凈寬度

λv：為約束邊緣構件的配筋特征值，計算配筋率時箍筋或拉筋抗拉強度設計值超過360N/mm2,應按360N/mm2計算；箍筋或拉筋沿豎向間距：一級不宜大于100mm，二級不宜大于150mm。

bf：剪力墻厚度。

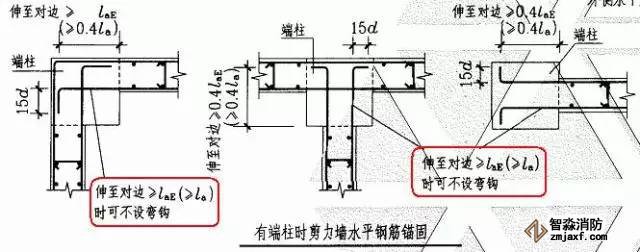

bc：端柱端頭的寬度。

bw：剪力墻厚度。

lc：為約束邊緣構件沿墻肢的長度，不應小于圖集中表內的數值、1.5bw和450mm三者的最大值，有翼墻或端柱時尚不應小于翼墻厚度或端柱沿墻肢方向截面高度；加300mm。

ln：梁跨度值。

lae：縱向受拉鋼筋抗震錨固長度。

la：受拉鋼筋最小錨固長度。

lle：縱向受拉鋼筋抗震(綁扎)搭接長度。

ll：縱向受拉鋼筋非抗震綁扎搭接長度。

lni：梁本跨的凈跨值。

hac：暗柱長度。

Hn：所在樓層的柱凈高。

hc：柱截面長邊尺寸（圓柱為截面直徑），也表示為端柱的寬度。

hw：抗震剪力墻墻肢的長度（也表示梁凈高）。

hb：梁截面高度。

Ac：為計算邊緣構件縱向構造鋼筋的暗柱或端柱的截面面積。

各類結構構件名稱代碼

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墻上柱

2、剪力墻

（1）墻柱

YDZ-約束邊緣端柱

YAZ-約束邊緣暗柱

YYZ-約束邊緣翼墻柱

YJZ-約束邊緣轉角柱

GDZ-構造邊緣端柱

GAZ-構造邊緣暗柱

GYZ-構造邊緣翼墻柱

GJZ-構造邊緣轉角柱

AZ-非邊緣暗柱

FBZ-扶壁柱

（2）墻身

Q-剪力墻

（3）墻梁

LL-連梁（無交叉暗撐、鋼筋）

LL（JC）連梁（有交叉暗撐）（03G）

LL（JG）連梁（有交叉鋼筋）（03G）

LL（JC）連梁（對角暗撐配筋）

LL（JX）連梁（交叉斜筋配筋）

LL（DX）連梁（集中對角斜筋配筋）

AL-暗梁

BKL-邊框梁

（4）墻洞

JD-矩形洞口

YD-圓形洞口

3、梁

KL-樓層框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-懸挑梁

JZL-井字梁

4、梁板式筏形基礎

JZL-基礎主梁

JCL-基礎次梁

LPB-梁板筏基礎平板

5、平板式筏形基礎

ZXB-柱下板帶

KZB-跨中板帶

BPB-平板筏基礎平板

6、筏形基礎相關構造類型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱腳

MZJ-埋入式柱腳

JK-基坑

HJD-后澆帶

7、樓板

LB-樓面板

WB-屋面板

YXB-延伸懸挑板

XB-純懸挑板

8、板帶

ZSB-柱上板帶

KZB-跨中板帶

9、樓板相關構造類型

JQD-縱筋加強帶

HJD-后澆帶

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板開洞

FB-板翻邊

TY-板挑檐

Crs-角部加強筋

Cis-懸挑陰角加強筋

Ces-懸挑陽角放射筋

Rh-抗沖切箍筋

Rb-抗沖切彎起筋

10、獨立基礎

DJj-普通獨立基礎階形

DJp-普通獨立基礎坡形

點這 .?免費下載施工技術資料

BJj-杯口獨立基礎階形

BJp-杯口獨立基礎坡形

11、條形基礎梁

JL-基礎梁

JQL-基礎圈梁

12、條形基礎底板

TJBp-條形基礎底板坡形

TJBj-條形基礎底板階形

13、獨立承臺

CTj-獨立承臺階形

CTp-獨立承臺坡形

14、承臺梁

CTL-承臺梁

15、基礎連梁

JLL-基礎連梁

16、地下框架梁

DKL-地下框架梁

17、基礎相關構造類型

CJQ-窗井墻

JLL-基礎連系梁

HJD-后澆帶

SZD-上柱墩

XZD-下柱墩

JK-基坑（溝）
