DZX-02定位底座
文章來源:m.feimu-hr.com作者:海灣消防公司人氣:1558日期:2019-05-04 07:53:31
一、DZX-02概述:
本底座確定探測器有唯一的安裝位置,接線簡單方便,適用于JTF-GOF-GST9713型點型復合式感煙感溫火災探測器、JTY-GF-GST9711型點型光電感煙火災探測器、JTW-ZOF-9712型點型感溫火災探測器安裝接線。
二、DZX-02結構特征、安裝與布線:

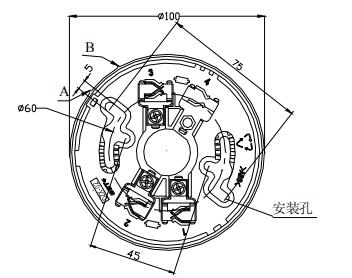

探測器安裝接線盒可采用86H50型標準預埋盒,安裝采用DZX-02定位底座,其示意圖如下圖:

底座上有四個帶數字標識的接線端子,“1”接輸入模塊輸出端的正極;“2”作為輸出連接下一只探測器的電源正極(即“1”號端子);“3”與下一只探測器的電源負極(即“3”號端子)連到一起,并接在輸入模塊輸出端的負極上;“4”不接線。
布線要求:采用截面積≥1.0 mm2的阻燃RV或BVR線。
