GST-FH-8308防火門監控模塊
文章來源：m.feimu-hr.com作者：海灣消防公司人氣：2216日期：2019-05-04 06:45:16
一、海灣GST-FH-8308防火門監控模塊產品概述
海灣GST-FH-8308防火門監控模塊，連接防火門監控設備，主要用于常開防火門的監控，也可用于常閉防火門的監視以及第三方火警信號的輸入。
二、海灣GST-FH-8308防火門監控模塊產品特點
1、GST-FH-8308防火門監控模塊采用電子編碼器進行編碼，工程調試簡便。
2、GST-FH-8308輸入端與無源觸點連接，具有檢線功能，可設置為常開檢線、常閉檢線或自回答方式。
3、模塊輸出端可連接成常開輸出或常閉輸出，具有檢線功能。
三、GST-FH-8308防火門監控模塊主要技術指標
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤1mA 總線啟動電流≤3mA 電源監視電流≤5mA 電源啟動電流≤20mA |
| 線制 |
信號總線：2線，無極性，連接防火門監控器 電源線：2線，無極性，連接防火門監控器或電源箱 |
| 輸出容量 | 無源輸出，容量為DC24V/200mA。COM端在監控模塊內部串入檢線電路，導通后有不高于2V壓降 |
| 輸出控制方式 | 電平、脈沖（脈沖啟動時繼電器吸合時間為3~10s） |
| 輸出檢線 | 輸出線路發生短路、斷路時，監控模塊將向防火門監控器發送故障信號 |
| 輸入檢線 | 輸入端發生短路、斷路時，監控模塊向防火門監控器發送故障信號；輸入動作時，監控模塊向防火門監控器發送反饋信號 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 86mm×86mm×43mm（帶底殼） |

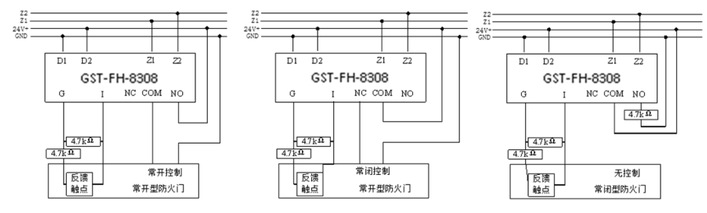

四、GST-FH-8308防火門監控模塊接線示意圖
五、了解更多技術資料及產品資質證書，請點擊下面內容下載：
防火門監控系統-產品手冊
海灣防火門監控系統產品技術說明
