JTW-ZOF-GST9712型點型差定溫火災探測器




一、海灣JTW-ZOF-GST9712點型感溫火災探測器概述

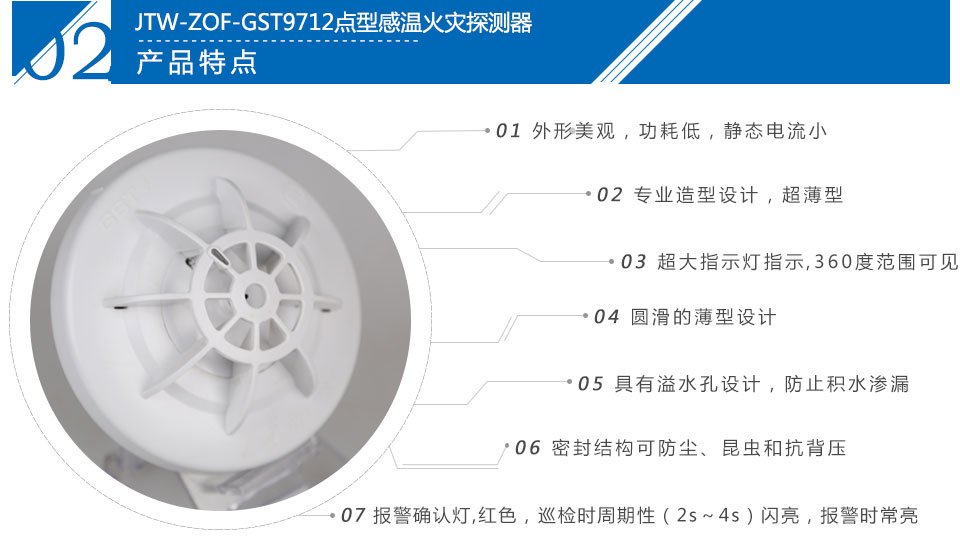

JTW-ZOF-GST9712點型感溫火災探測器在保留JTWB-ZCD-G1(A)型點型感溫火災探測器功能的基礎上,具有以下特點。

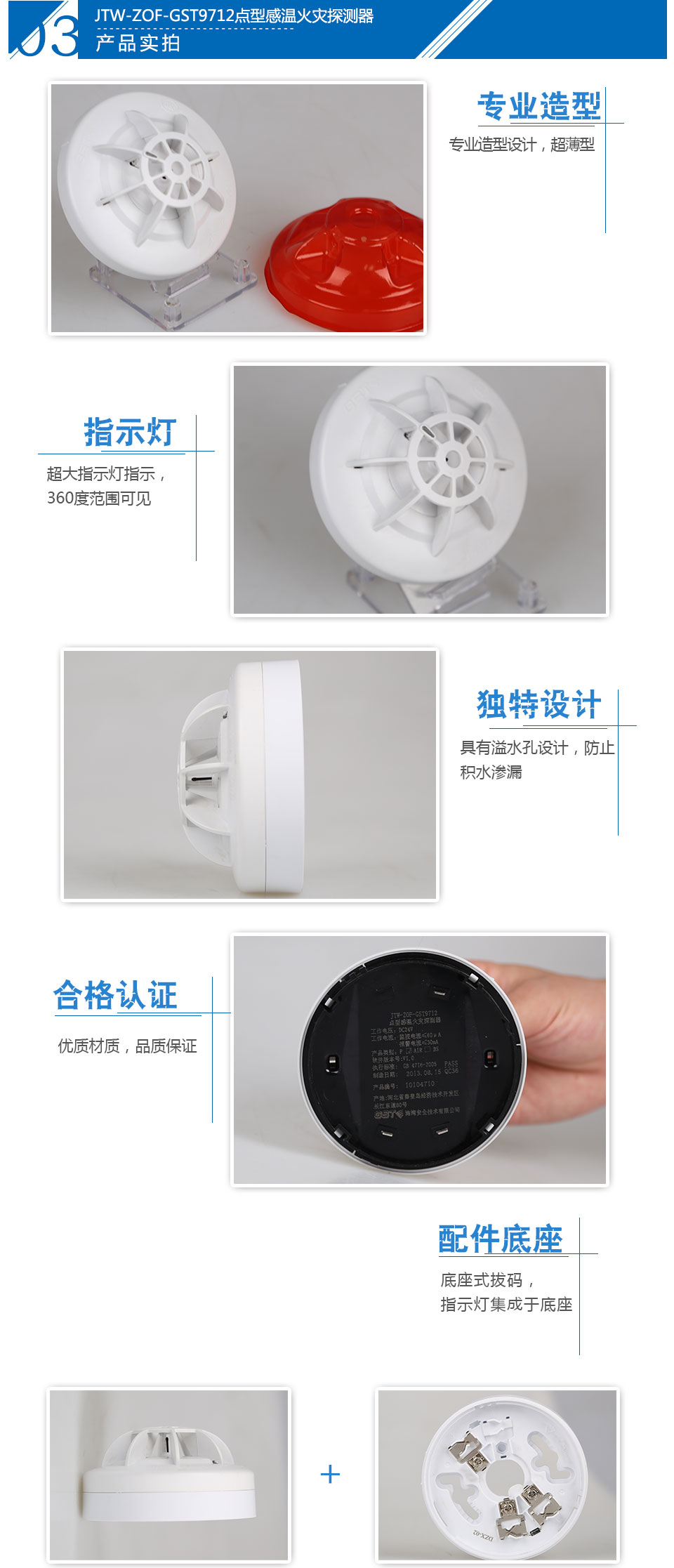

(1)專業造型設計,超薄型;
(2)超大指示燈指示,360度范圍可見;
(3)具有溢水孔設計,防止積水滲漏。
二、JTW-ZOF-GST9712點型感溫火災探測器技術特性
1.探測器類別:A1R
2.工作電壓:DC16V~DC28V
3.靜態電流≤60μA(注:靜態時探測器可工作在DC16V~DC28V電壓范圍內。)
4.報警電流≤30mA(注:報警時電流的大小取決于控制器的限流情況,不允許直接用DC24V供電,否則探測器會因無限流電阻而燒壞。)
5.最大波紋電壓:4V(峰峰值)報警復位:瞬間斷電(5sMin,DC2.5VMax)
6.上電時間≤10s
7.報警確認燈:紅色,巡檢時周期性(2s~4s)閃亮,報警時常亮
8.使用環境:
溫度:-10℃~+50℃
相對濕度≤95%,不凝露
9.外形尺寸:直徑:100mm高:49mm(帶底座)
10.重量:約120g
11.安裝孔距:45mm~75mm
三、JTW-ZOF-GST9712點型感溫火災探測器工作原理
探測器采用熱敏電阻作為傳感器,傳感器輸出信號經放大電路進行變換后輸入到單片機,單片機利用智能算法進行信號處理。
探測器采用電流輸出方式,當單片機檢測到火警信號后,點亮火警指示燈,同時回路電流增大,與探測器配接的編址接口模塊檢測后,向火災報警控制器發出報警信號。
四、JTW-ZOF-GST9712點型感溫火災探測器保護面積
當空間高度不超過8m時,保護面積為30m2。具體參數應以《火災自動報警系統設計規范》(GB50116)為準。
五、JTW-ZOF-GST9712點型感溫火災探測器結構特征、安裝與布線
外形結構與JTW-ZOM-GST9612型點型感溫火災探測器相同。
安裝及布線方式與JTY-GF-GST9711型點型光電感煙火災探測器相同。
探測器與GST-LD-8319輸入模塊配合應用,系統構成及接線參照GST-LD-8319輸入模塊。
